Højt tryk smedt kugleventil

Højtryks smedt kugleventil er en type kugleventil, der er fremstillet ved smedningsproces, gennem højtemperatur og højtryksmedningsstøbning for at forbedre materialets densitet og styrke, det er velegnet til åbning og lukning af højtryksrørledningssystemer såsom olie, naturgas, flowregulering og medieisolering.

Strukturkomposition

• Ventilkrop og motorhjelm:

Smedt stålmateriale (såsom ASTM A105, F316), tre-krops split struktur design, let at adskille og vedligeholde.
Brandsikker strukturdesign, ekstrem høj temperatur kan stadig opretholde tætningsydelse.

• Bold og sæde:

Kuglens overflade er spejlpoleret, fuldboret design (flowresistens tæt på lige rør), lavet af rustfrit stål eller hård legeringsbelægning.
Ventilsædet vedtager metal hård tætning (nikkelbaseret legering) eller blød tætning (PTFE), tilpasning til højt tryk, høj temperatur eller ætsende medier.

• Ventilstamme og aktuator:

Nedre monteret anti-diengagement Valve-stilk, inverteret tætningsstruktur for at forhindre medielækage.
Support manual orm gear, pneumatisk, elektrisk eller flydende forbindelsesdrift.

Nominel diameter (DN)

• Standardområde: DN15 ~ DN200 (nogle modeller understøtter DN50 ~ DN1200 stor diameter)
• Almindelige specifikationer: 1/4 tommer ~ 2 tommer (svarende til DN6 ~ DN50)

trykniveau

Nominelt pres (PN):

• Konventionelle modeller: PN10.0 ~ PN32.0MPa (nogle op til 42MPa)
• Amerikansk standardklasse: ANSI 600, 900, 1500 lbs.
• Arbejdstryk: Den højeste støtte 207BAR (ca. 21MPa)

Forbindelsesmetode

• Gevindforbindelse: NPT, BSPT, DIN og andre standardtråde
• Flangeforbindelse: Standardflange eller forstørret flange (når fuld jakket design)
• Svejsning / ferruleforbindelse: Til højtryksscenarier med små diameter (såsom DN15 ~ DN50)

Relevant temperatur og medium

Temperaturområde: -29 grader ~ 550 grader (konventionelle modeller til -20 grader ~ 232 grad)
Relevant medium:

• Generel type: vand, damp, olie, naturgas
• Speciel type: Opslæmning, der indeholder faste partikler, ætsende gasser/væsker (skal matche rustfrit stål eller carbidmateriale)

Struktur og designparametre

• Ventilkropsmateriale:

Carbon Steel (ASTM A105), rustfrit stål (304/316), smedt stål

• Forseglingsform:

Blød tætning: Forstærket polytetrafluoroethylen (PTFE / PEEK), temperatur mindre end eller lig med 232 graders C
Metalforsegling: Nikkelbaseret legering eller hård belægning, høj temperatur / højtryksmodstand

• Køremetode:

Manuel (orm gear/håndtag), pneumatisk, elektrisk

Form- og installationsegenskaber

• Flow Path Design: fuld gennem diameter (flowresistens tæt på lige rør) eller reduceret (til lille flowkontrol)
• Strukturlængde: I henhold til den forskellige diameter svarer området fra 90 mm ~ 530 mm (såsom DN15 svarer til 90 mm, DN200 svarer til 530 mm)
• FireProof Design: Ventilstam Anti-Detachment Structure, Metal Seal FireProof Redundancy.

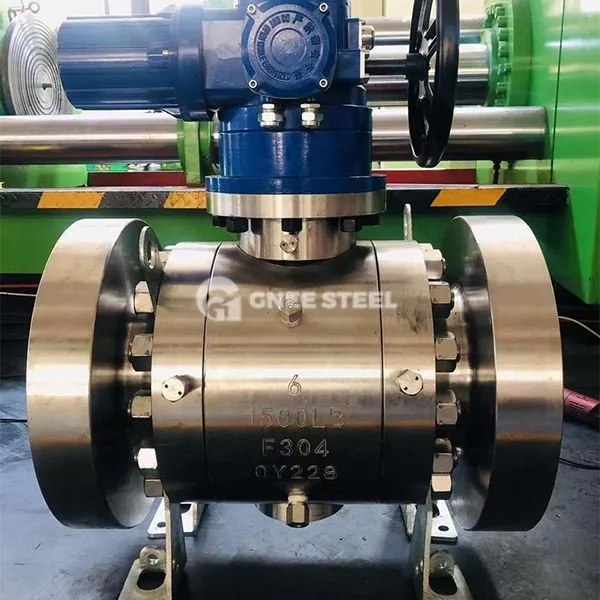

Gnee højt tryk smedt kugleventil



Funktioner og fordele

• Høj styrke og pålidelighed:

Forgingprocessen forbedrer materialets trækstyrke og påvirkningsmodstand, der er egnet til miljøer med højt tryk over 42MPa.
Fireproof og antistatisk design, sikker drift under ekstreme arbejdsvilkår.

• Fremragende tætningspræstation:

Dobbelt tætningsoverfladestruktur (metal-til-metal/blød tætning), for at opnå nul lækage, kan vakuumsystem også bruges.
Forseglingsoverfladen er resistent over for erosion og opretholder høj tætningspræstation efter langvarig brug.

• Bekvemmelighed og økonomi:

Hurtig åbning og lukning med 90 graders rotation, lavt driftsmoment og fjernbetjening.
Flowmodstanden er meget lille, hvilket reducerer energiforbruget; Vedligeholdelsesomkostninger er lavere end port- eller klodeventiler.

Applikationer

• Energitransmission: Olie, naturgas langdistance-rørledning og bykassesystem.
• Kemisk og elektrisk kraft: Højtryksdamp, syre- og alkali-medier og høje temperatur cirkulerende vandkontrol.
• Særlige arbejdsvilkår: Oxygen, hydrogenperoxid, ethylen og andre farlige mediepipeline.

• Medium tilpasningsevne: Den eneste ventiltype, der samtidig kan opfylde det høje tryk, høje temperatur, stærk korrosion og farlig mediekontrol.
• Lang levetidsdesign: smedning af materialets træthedsmodstand, tætningstruktur slidbestandig, reducer frekvensen af ​​udskiftning.
• Sikkerhed: Brand, eksplosion og antistatiske egenskaber i overensstemmelse med de højrisikoindustriens sikkerhedsstandarder.
