Gear betjent boldventilbeskrivelse
Geardrevet kugleventil er en type kugleventil, der opnår høje drejningsmomentudgang gennem en gearreduktionsmekanisme og bruges hovedsageligt til åbning og lukning af kontrol i arbejdsvilkårene med stor diameter eller højtryk. Dens kernefunktioner inkluderer:
Gearreduktionsmekanisme: vedtagelse af orm gear eller planetarisk gear system, manuel driftskraft reduceres med 50%-80%;
Tilpasning af stor diameter: egnet til rørsystemer over DN300 med en maksimal drejningsmoment med op til 5000N m;
All-svejset struktur: Ventilkroppen vedtager ingen lækage-svejsningsproces, der er egnet til begravede eller højrisiko-medier (såsom flydende naturgas, sulfurholdig olie og gas) transmission.
Struktur
| Undermonteringer | Tekniske funktioner |
|---|---|
| Ventilkrop | Carbon stål/rustfrit stål All-svejset konstruktion, brand- og eksplosionsbestandig design (API 607 kompatibel) |
| Gearkasser | Worm Gear Transmission Ratio 10: 1-30: 1, overfladehærdningsbehandling (HRC større end eller lig med 55) |
| Bold og sæde | Fuldt bore design med metal hård tætning (stellitlegering overlay) til temperaturer op til 450 grad. |
| Drivergrænseflade | Standardiseret mortise og tenonoutput (ISO 5211) til elektriske, pneumatiske eller hydrauliske aktuatorer. |
Gear betjent boldventilspecifikation
|
punkt |
værdi |
|
Struktur |
BOLD |
|
Anvendelse |
Generel |
|
Oprindelsessted |
Kina |
|
Henan |
|
|
Magt |
Manuel |
|
Tilpasset support |
OEM |
|
Portstørrelse |
Dn 15- dn700 |
|
Garanti |
1 år |
|
Mediernes temperatur |
Høj temperatur |
|
Brandnavn |
Gnee |
|
Medier |
Gas |

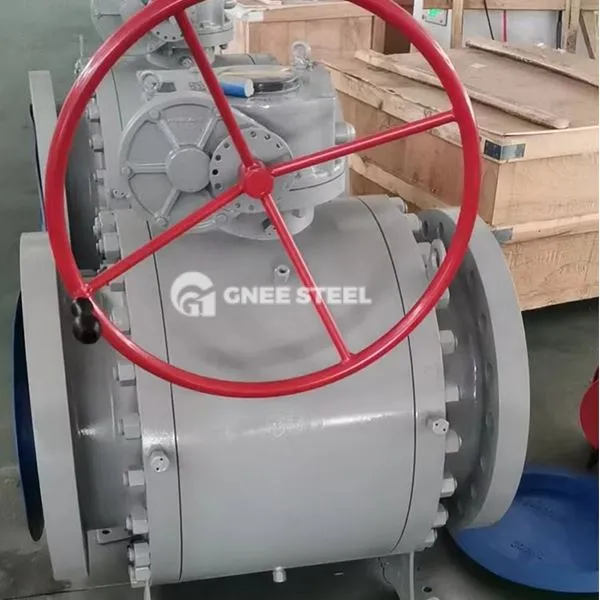

Gear betjent kugleventil
Tekniske fordele
Lavt driftsmoment
Worm Gear Reducer -mekanismen gør åbning og lukning af håndhjulskraften for DN600 -ventilen mindre end eller lig med 150N (almindelig håndtagsdrift har brug for større end eller lig med 800N);
Anti-leakage design
Fuld svejset ventilkrop + dobbeltpakning tætning (fleksibel grafit + fjederbelastet), lækagehastighed mindre end eller lig med ISO 5208 hastighed A;
Vedligeholdelse af lang levetid
Gearkassefedt kan holde 10 års vedligeholdelsesfri, ventilsædetætningstid større end eller lig med 5000 åbnings- og lukningscyklusser.
Applikationer
Langdistanceolie- og gasrørledninger: Direkte begravelsesinstallation af fuldt svejset ventilkrop for at kontrollere transmission af naturgas/råolie (designtryk, der er større end eller lig med klasse 600);
LNG-opbevarings- og transportsystem: Stabil drift under -162 grad Lavtemperatur Arbejdsforhold, tilpasset BS 6364 Standard;
Byopvarmningsnetværk: DN1200 Full Bore Valve for at opnå hurtig afskæring af dampmedier, åbning og lukningstid mindre end eller lig med 30 sekunder.
