Udvidet STEM -kugleventil Beskrivelse
Udvidede STEM -kugleventiler er ventilenheder designet til at fungere under særlige forhold ved at udvide stammen, og deres kernefunktioner inkluderer:
Fjernbetjening: Kontroller åbningen og lukningen af ventiler i dybt begravede eller højrisiko-miljøer fra jorden eller et sikkert område ved at udvide stammen (op til flere meter);
Mediekontrol: Velegnet til afskæring og regulering af væsker, gasser og kryogene medier (f.eks. LNG), med nogle modeller, der understøtter væsker, der indeholder fibre eller partikler;
Miljøtilpasningsevne: kan begraves direkte i jorden eller indsættes i lav temperatur (-196 grad), højt tryk (klasse 2500) og andre ekstreme miljøer.
Struktur
| Undermonteringer | Tekniske funktioner |
|---|---|
| Udvidet stam | Rustfrit stål eller nikkelbaseret legering med krombelagt overflade, længder kan tilpasses i henhold til arbejdsvilkårene (standard 1. 5-3 meter) |
| Valve Body | Fuldt svejset kulstofstål/rustfrit stålkonstruktion, ikke behov for store ventilbrønde til begravet installation, hvilket sparer bygningsomkostninger. |
| Sealing System | Brandsikker design: Når PTFE -tætningen mislykkes, skubber fjederen metalsædet til at danne en sekundær tætning med bolden. |
| Actuating Type | Understøtter fjernbetjening med manuelle skruenøgler, hydrauliske aktuatorer eller ROV'er (undervandsrobotter) |
Udvidet STEM -kugleventilspecifikation
|
punkt |
værdi |
|
Anvendelse |
Kommercielt køkken |
|
Portstørrelse |
25 |
|
Oprindelsessted |
Kina |
|
Henan |
|
|
magt |
Hydraulisk |
|
mediernes temperatur |
Høj temperatur, lav temperatur, medium temperatur, normal temperatur |
|
Brandnavn |
Gnee |
|
struktur |
bold |
|
medier |
Vand |
|
Tilpasset support |
OEM, ODM |
|
Boldmateriale |
Kulstofstål |
|
Forbindelsestype |
Flanget |
|
Driftspress |
200psi, 775psi |
|
Forbindelsesstørrelse |
2 in |
|
Tætningsmateriale |
EPDM |
|
Driftstemp. Rækkevidde |
32-150f |

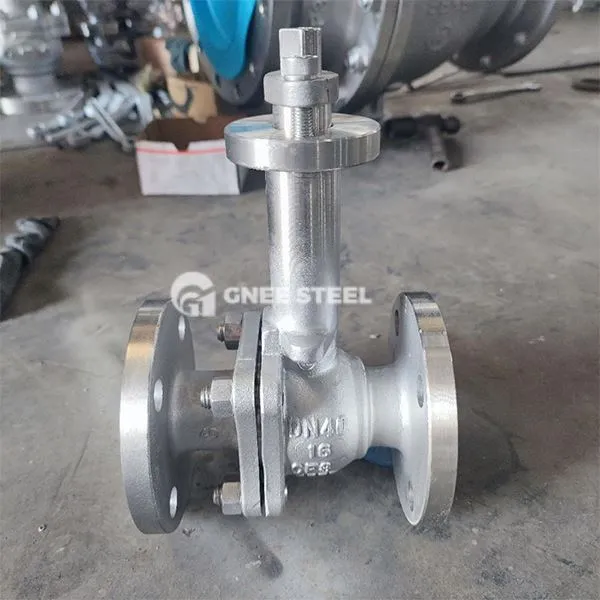

Udvidet stamboldventil
Fordele
Installation bekvemmelighed
Fuldt svejset ventilkrop kan begraves direkte, kun lavt servicebrønde er påkrævet, hvilket reducerer mængden af civilingeniørarbejde med 90%;
Forsegl pålidelighed
Dobbelttrinforsegling (blød tætning + metalforsegling) design, lækagehastighed mindre end eller lig med 1/3 af BS 6364-standard;
Modstandsdygtig over for ekstreme miljøer
Modeller med lav temperatur har passeret Shell 77/200-certificering og kan modstå -196 graders flydende nitrogenmedium.
Applikationer
Byopvarmningsnetværk: DN 50- DN1200 Fuld svejste kugleventiler bruges til varmepipeline-mediekontrol, åbning og lukningsmoment mindre end eller lig med 200N-M;
LNG-opbevarings- og transportsystem: Forlængelsesstamme kryogen kugleventil opfylder BS 6364 standard, der bruges til flydende naturgasrørledningskæring;
Oil and gas field direct buried pipeline: carbon steel valve body + epoxy coating anti-corrosion, adapted to the soil environment with Cl- concentration >5000 ppm.
