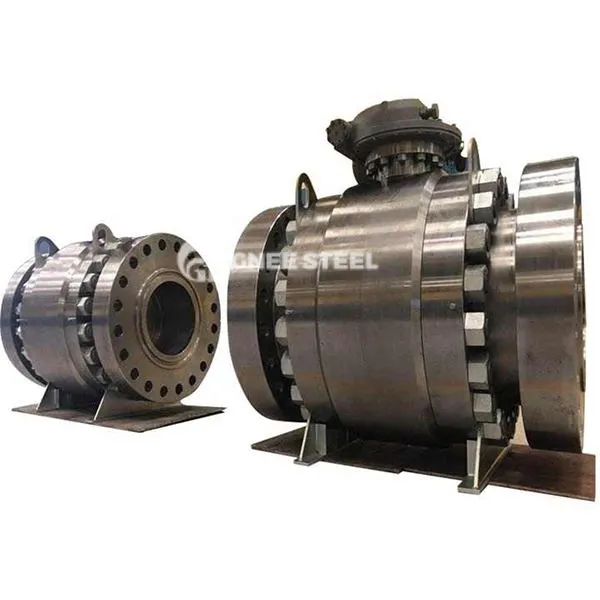

Støbt stål trunnion monterede kugleventiler

Støbt stål Trunnion Ball Valve er en fast kugleventil. Dens kugle er fastgjort til midten af ​​ventilkroppen ved de øvre og nedre aksler. Under det mellemstore tryk bevæger det flydende ventilsæde sig og presser bolden for at opnå tovejs forsegling. Det er specielt designet til højtryk, rørledninger med stor diameter og langdistancer.

‌Main Structure‌

‌Valve krop og bold:
Ventilkroppen er lavet af støbt stål (WCB), rustfrit stål (304/316L) eller smedt stål, og overfladen af ​​kuglen er hård legering, der overflader for at forbedre slidbestandigheden.
Trunnionen (øvre og nedre aksler) fikserer bolden for at undgå kugleforskydning og reducere driftsmomentet.
‌Seal Assembly‌:
‌ FLOATERING VALVE SÆD: Drevet af det mellemstore tryk presses bolden for at danne en selvstramende tætning, der understøtter tovejsforsegling.
‌Fireproof design‌: I tilfælde af en brand danner ventilsædet og ventilkroppen en metalforsegling (i overensstemmelse med API 607 ​​-standard) ‌.

Kropsmateriale: kulstofstål, rustfrit stål, legeringsstål, duplex stål osv.

Boltet motorhjelm og split krop, fast bold indeni

Blow-out Proof Stem og Fire-Safe Design

Pakning med lav emission og antistatisk design

Blød tætning eller hård forsegling i henhold til kundens anmodning

Fuld port eller reduceret portdesign

Størrelsesområde: NPS 2 "~ 40"; DN50 ~ DN1000

Trykrating: Klasse 150 ~ Klasse 1500; PN16 ~ PN100

Sluttype: RF, FF, RTJ, BW

Driftsmåde: orm gear, skruenøgle møtrik, elektrisk, pneumatisk osv.



Støbt stål trunnion monterede kugleventiler



Applikationer ‌

‌Petrokemisk industri‌: Råolie/naturgasrørledningsafskæring og reaktormediumkontrol. ‌ Lang afstandsrørledning‌: Stordiameter (DN 600+) vand- og gasoverførselsprojekter, der er egnede til klasse 600 og over miljøer med højtryks‌. ‌ Industrielt udstyr‌: Kedel damprørledninger, partikelholdige gylle transport‌. ‌
Fordele‌

‌RELIABLE SEALING‌: Bidirectional Sealing Design, lækagehastighed mindre end eller lig med 0. 01ml/min‌. ‌Long Life‌: Åbningen og lukningen af ​​den hårde tætningstruktur overstiger 100, 000 gange, og udskiftningscyklussen for den bløde tætning er 3 ~ 5 år. ‌Fleksibel installation‌: Ingen strømningsretningsbegrænsninger, kan installeres vandret eller lodret‌
