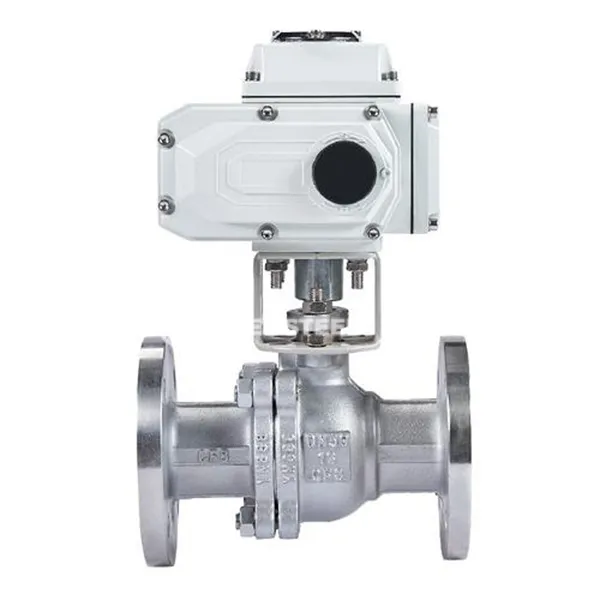

Elektrisk betjent kugleventilbeskrivelse
En elektrisk kugleventil er en automatiseret ventil, der får bolden til at rotere gennem en elektrisk aktuator for at afskære, forbinde eller justere strømmen af rørledningsmedier. Dens kernefunktioner inkluderer fjernbetjening af strømningsretningen for den medium, præcis strømningsjustering (såsom de lineære justeringsegenskaber for V-typen kugleventil) og tilpasning til åbnings- og lukningskravene under forskellige arbejdsvilkår (højt tryk, høj temperatur, korrosive medier).
2. kernesammensætning
Elektrisk aktuator:
Integreret motor, reduktionsenhed og intelligent kontrolsystem, support switch -signal (såsom 24V DC) eller analogt signal (4-20 Ma) for at drive ventilstammen til at rotere.
Nogle modeller er udstyret med permanent magnetsynkron motorisk og vinkel feedback -enhed til at opnå 0. 05 anden hurtig respons og præcis kontrol af ventilpositionen.
Valve krop:
Valve Body: Lavet af rustfrit stål, støbt stål eller plast, strukturen er opdelt i flangetype, skivetype eller gevindforbindelse, og diameteren dækker DN15 ~ 250 mm.
Ball: Standardkuglen er et design med fuld diameter (væskemodstand er tæt på et lige rør), og v-typen kugler opnår strømforholdsjustering gennem specielle slots.
Sealing komponenter:
PTFE blød tætning eller metal hård tætning (såsom svejset carbidventilsæde), tryk spænder fra vakuum til 6,4MPa, temperaturresistens -30 grad ~ 450 grad.
Patenteret teknologi (som f.eks
Elektrisk betjent boldventilspecifikation
|
Dn |
DN50 ~ 500mm (anden portstørrelse, angiv venligst, når du bestiller) |
|
Nominelt pres |
1.. 0 ~ 1,6MPa (anden trykstandard, angiv, når du bestiller) |
|
Kropsmateriale |
Duktilt jern (Q), WCB (C), SS304 (P) |
|
Tætningsmateriale |
NBR (X1), NR (X2), EPDM (X3), FPM (X4) |
|
Medium temp. |
W1: -20 ~ 80 grad, W2: -20 ~ 150 grader |
|
Forbindelsestilstand |
Flange, wafer |
|
Pneumatisk aktuator |
JLAT -serien, JLAW -serien, JLGT -serien, importeret aktuatorserie |
|
Handlingstilstand |
Dobbelt skuespil, enkelt skuespil normalt lukket, enkelt skuespil normalt åbent |
|
Elektrisk aktuator |
JLA -serien, JLB -serien, lmporterede aktuatorserier |
|
Kontroltilstand |
Standard switch -type, integreret reguleringstype, integreret switch -type, feltbustype |
Elektrisk betjent kugleventil
Applikationer
Kemisk og energi:
Højtemperaturdampkontrol: 450 graders hårdforseglede kugleventiler bruges til smeltede saltrørledninger eller reaktorvarmemediumskiftning.
Korrosiv mediehåndtering: plastventillegemer (såsom PTFE) er velegnede til stærke syre- og alkali -leveringssystemer.
Vandbehandling og miljøbeskyttelse:
Præcisionsdosering: V-type kugleventiler reducerer medikamentaffald gennem lineær flowregulering.
Mad og farmaceutiske stoffer:
Aseptisk produktion: Spejlpoleret ventilkrop og ingen død vinkeldesign opfylder GMP -hygiejnestandarder.
Rumfart:
Letvægt og pålidelighed: Miniature kugleventiler (diameter mindre end eller lig med DN15) bruges i brændstof- eller hydrauliske systemer og kan modstå ekstrem vibration og temperaturforskelle.
