Pneumatisk trevejs kugleventil

Pneumatisk tre-vejs kugleventil er en automatisk ventil, der får ventilkernen til at rotere gennem trykluft for at opnå rørledningsmedium afledning, sammenløb eller strømningsretningskontakt. I henhold til kanalstrukturen kan den opdeles i:

‌L Type‌: Bruges til at skifte to vinkelrette kanaler for at opnå mellemstrømningsfordeling.
‌Type‌: Understøtter sammenkoblingen af ​​tre kanaler eller lukning af en kanal, der er egnet til afledning, sammenløb og strømningsretningskontaktscenarier.

Kernestruktur
‌Pneumatisk aktuator‌:
‌Ingle-acting‌: er afhængig af nulstilling af foråret, velegnet til automatiske lukningsscenarier, når luft går tabt.
‌Double-Acting‌: tovejs lufttryk drev kræver ekstern luftkilde for at opretholde ventilpositionen.
Det drivende luftkildetryk er 5-7 bar, og tilbehør såsom grænseafbrydere, positionere og magnetventiler kan eventuelt være udstyret til at opnå fjernbetjening.
‌Valve Body and Ball Core‌:
‌Valve kropsmateriale‌: støbt stål, rustfrit stål (såsom 304/316) eller plast (korrosionsbestandige scenarier), diameterområde DN 15-300 mm, trykresistens 1. 6-6. 4MPa.
‌Ball kerne design‌:
L-Type Ball Core forbinder kun to lodrette kanaler med en let struktur og lavt drejningsmoment.
Kernen T-type bruger en segl med firesædet, som fleksibelt kan kontrollere forbindelsesstatus for de tre kanaler, men kræver et højere drivende drejningsmoment.
‌Sealing komponenter‌:
‌Oft tætning‌: polytetrafluoroethylen (PTFE) tætningsring, temperaturresistent -30 grad ~ 180 grad for at opnå lækagefri tætning.
‌Hard tætning‌: Overlaying af carbid, høj temperaturbestandig op til 250 grader, egnet til højtryksdamp eller ætsende medier.

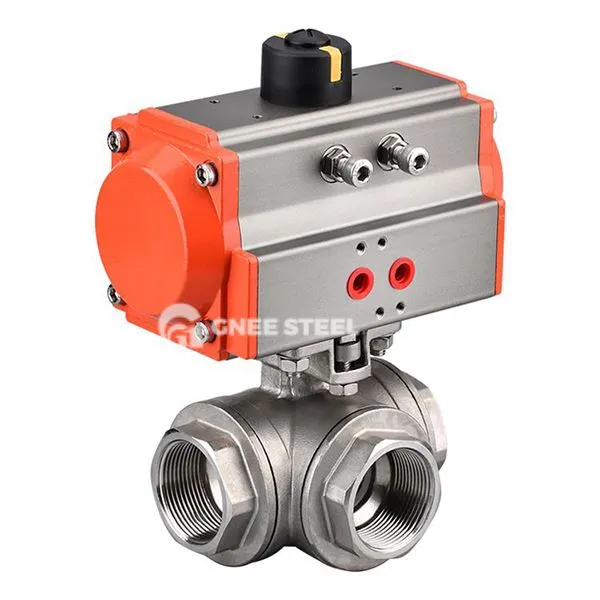

pneumatisk trevejs kugleventil



Fordele
‌Høj forsegling: Den firsidede ventilsæde Elastisk tætningsstruktur opnår nul lækage og kan modstå vakuum til 6,4MPa højt tryk.
‌ Kompakt struktur: Den integrerede flange eller gevindforbindelsesdesign reducerer installationsrumskravet og kræver ikke, at ventilkroppen adskilles til vedligeholdelse.
‌ Dækket mediekompatibilitet: Velegnet til ætsende medier såsom gas, væske, damp og stærk syre/alkali, og den sanitære polerede ventilkrop opfylder fødevarer/farmaceutiske aseptiske standarder.
‌Fleksibel kontrol: Understøtter manuel, pneumatisk eller intelligent positioner (4-20 Ma signalindgang) Multi-Mode Control.

Applikationer
‌KEMISK/PETROLEUM:
Højtemperaturolie- og gasafledning (såsom T-ventil-sammenløbsreaktion Råmaterialer), højtryksdamprørledningskæring.
Miljøbeskyttelse/vandbehandling:
Præcis dosering af reagenser og spildevandsblandingskontrol for at reducere kemisk reagensaffald.
‌Food/farmaceutisk:
Aseptisk væskefordeling for at undgå resterende kontaminering af mediet.
‌Energy/HVAC:
Afbalanceret regulering af varme og kolde medier i varmeetværket for at reducere energiforbruget med 15%-20%.
