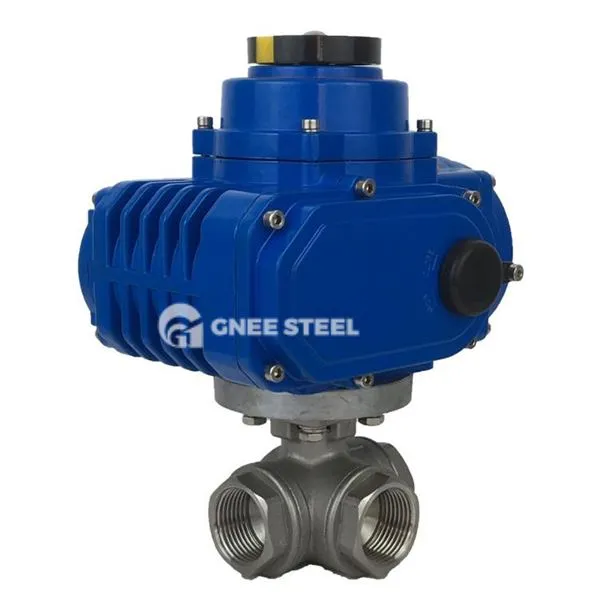

elektrisk aktiveret 3 -vejs ventilbeskrivelse
Elektrisk trevejsventil er en automatisk kontrolindretning, der driver ventilkernen eller kuglen til at bevæge sig gennem en elektrisk aktuator for at opnå fluidafledning, sammenløb eller strømningsretningskontakt. Dens kernefunktioner inkluderer justering af mediumstrømmen, tryk- og temperaturparametre og er egnede til rørledningssystemer med forskellige medier såsom gas, væske, damp osv.
Kernesammensætning
Elektrisk aktuator:
Integreret motor, reduktion og intelligent kontrolsystem, efter at have modtaget elektriske signaler (såsom 4-20 Ma), det driver ventilstammen til at rotere eller bevæge sig lineært.
Nogle modeller er udstyret med permanent magnetsynkron motor og vinkelsensor, der understøtter 0. 05 anden hurtig respons og nøjagtig feedback om ventilposition.
Valve Body and Valve Core/Ball:
Valve Body: Lavet af rustfrit stål, støbejern eller støbt kobber, designet som en trevejsstruktur (T-type eller L-type), der understøtter gevind eller flangeforbindelse.
Valve Core/Ball: T-typen kugle skifter kanalforbindelsestilstand med 90 graders rotation, og L-Type-kuglen bruges til strømningsretningskontrol mellem ortogonale rørledninger.
Sealing komponenter:
PTFE -tætningsringe, metalhårde tætninger eller gummisætninger bruges med et trykområde fra vakuum til 6,4MPa, der er egnet til ekstreme arbejdsvilkår for -30 grad ~ 450 grad.
Auxiliære moduler:
Nogle patenterede design inkluderer dræningsenheder (såsom skrå drænrør) og komprimering af hurtig installationsgrænseflader for at forbedre vedligeholdelseseffektiviteten og systemets renlighed.
elektrisk aktiveret 3 -vejs ventilspecifikation
| Størrelsesområde | 1/2 "~ 2", DN15 ~ DN50 |
| Driftspress | 1,6MPa |
| Kontroltilstand | On Off Type / Modulating Type |
| Valgfri spænding | DC12 ~ 24V (± 10%), AC110 ~ 220V, 50/60Hz |
| Kropsmateriale | Rustfrit stål |
| Kernemateriale | Rustfrit stål |
| Tætningsmateriale | EPDM, PTFE |
| Stammateriale | Rustfrit stål |
| Struktur | 2 -vejs kugleventil |
| Forbindelsestype | Gevind |
| Relevante medier | Kontrol af vand, luft, gas, olie, væske, damp |
| Valgfrit tilbehør | Over drejningsmomentbeskyttere, affugter varmeapparat, rustfrit stålkobling og åg |
| Anvendelse | Mad & drikke, vand & spildevand, ultra rent vand, afsaltning, kemisk, tekstil, farmaceutisk, papirmasse og papir, minedrift, kedel og strømindustri |
elektrisk aktiveret 3 -vejs ventil
Anvendelse og brancheproblemløsning
Kemisk og energi:
Løs høj temperatur og højtrykskontrol: 450 graders resistent ventilkrop og hård tætningsstruktur sikrer stabiliteten af damprørledningen og forhindrer olie- og gaslækage.
Medieblanding/afledning: Ventil af T-type indser nøjagtigt proportionering af flere råvarer i reaktoren og forbedrer produktionseffektiviteten.
Mad og farmaceutisk:
Mød aseptiske krav: Poleret ventilkrop og ingen død vinkeldesign Undgå mellemstore rester og opfylder GMP -certificeringsstandarder.
Vandbehandling og miljøbeskyttelse:
Præcis reagensdosering: Reducer kemisk reagensaffald gennem lineær strømningsregulering og forbedring af spildevandsbehandlingseffektivitet.
Opvarmning og ventilation og HVAC -system:
Termodynamisk balance: Juster strømmen af varme/kølekredsløb for at reducere energiforbruget forårsaget af ujævnt varmt og koldt rørnetværk (spar 15%-20%).
Rumfart:
Let og pålidelighed: Kompakt design tilpasser sig komplekst rumlayout og er resistent over for ekstrem temperaturforskel og vibrationsmiljø.
