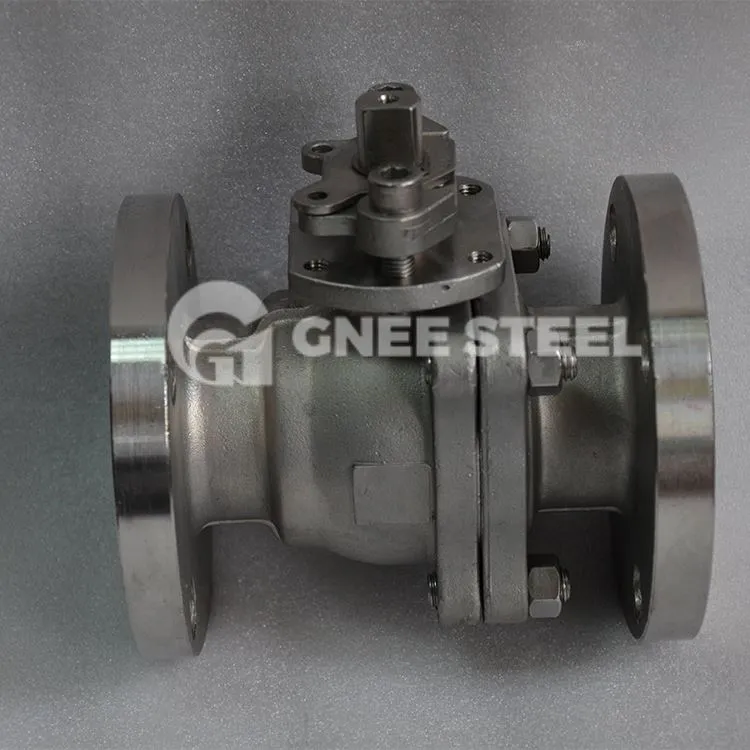

Kuglen på den gevindskårne flydende kugleventil er i stand til at flyde. Under mediets tryk kan kuglen producere en vis forskydning og presse mod udløbets tætningsflade for at sikre forseglingen af udløbet. Den flydende kugleventil har en enkel struktur og god tætningsevne. Belastningen af arbejdsmediet, som kuglen bærer, overføres imidlertid til udløbets tætningsring. Derfor er det nødvendigt at overveje, om tætningsringsmaterialet kan modstå kuglemediets arbejdsbelastning. Når den udsættes for højtryksstød, kan bolden afvige. Denne struktur bruges generelt til mellem- og lavtrykskugleventiler.
Gevindet flydende kugleventil Specifikation
Størrelsesområde: fra 1/4" –12"
Trykområde: 150# Gennem ANSI 2500# trykklasse, 800 WOG – 6000 WOG
Portstørrelser: Fuldt portdesign, Reduceret portdesign
Materialekvaliteter: Støbt og smedet produkt, A216-WCB, A105N, A351-CF8M, A182-F316 SS, A352-LCC, A350LF2, A{{9} }LF6, F51 Duplex, Alloy 20, Hasteloy C, Andre specialkvalitetsmaterialer
Trimmateriale: S316 rustfrit stål, andre eksotiske legeringer
Standard sædemateriale: RTFE, TFM 1600, Andre tilgængelige materialer
Endekonfigurationer: Hævet flade, RTJ, gevind, fatningssvejset
Steam rating: 125 PSI WSP
Krop: ASTM A351 Gr.CF8M, CF8, A105, WCB
Arbejdstryk: 1000 PSI
Temperaturområde: -20 grad F (-29 grad )- 450 grad F (232 grader)
Teststandard: API598
Gevindtype: ANSI B 1.20.1 (NPT), DIN 259/DIN 2999, IS0 228-1
Flydende kugleventil
For at sikre tætningen og pålideligheden af den flydende kugleventil under drift, bør der være et tilstrækkeligt højt tætningstrykforhold på kontaktfladen mellem kuglen og ventilsædet, men det bør ikke overstige det tilladte trykforhold for ventilsædet materiale. Sædet skal passe tæt i rillen, ellers vil mediet lække langs rillens endeflade, selvom ventilsædet har en god tætningsevne på kuglen. Bolden skal have den korrekte geometri og lave overfladeruhedsværdi. Bolden er normalt fremstillet efter h6 eller h7 præcision, og dens overfladeruhedsværdi er ikke større end R.0.4. For at forbedre kuglens overfladehårdhed og slidstyrke skal kuglens overflade hærdes. Tætningsventilsædet kan være lavet af plast, og det skal sikres, at det sidder tæt og ikke beskadiger kuglens tætningsflade. Samtidig skal materialet have tilstrækkelig styrke til at modstå høje tætningstrykforhold. Polytetrafluorethylen er et af de mest brugte materialer til fremstilling af ventilsæder.
