Todelt flydende kugleventil er en speciel type ventil, dens strukturelle form er hovedsageligt sammensat af to dele, så den kaldes "to-delt". Hovedtræk ved denne ventil er, at kuglen flyder, når det mellemstore tryk på kuglen, kan kuglen producere en vis forskydning og presses tæt på tætningsfladen af udløbsenden for at sikre forseglingen af udløbsenden .
2 STK Flydende bold Specifikation
|
Tjeneste |
Anvendelse af olie-, naturgas-, vand- og kemikalietransmissionsrørledninger, metal til metal tætning kan bruges til nogle slibende medier. |
|
Design krop |
To stykker krop |
|
Bore |
Reducer boring eller fuld boring |
|
Motorhjelm design |
Afslut indtastning |
|
Bolddesign |
Flydende monteret kugle |
|
DBB/DIB Design |
Ikke anvendelig |
|
Størrelse |
1/2"-8" |
|
Tryk |
150 Lb-2500Lb |
|
Design temperatur |
-46-200 grad |
|
Hovedmaterialer |
CS/SS/Duplex rustfrit stål/Bronze/Inconel/Titanium legeret stål |
|
Sæde tætningstype |
PTFE/RPTFE/Nylon/Devlon/PEEK/Hård forsegling |
|
Operation |
Manuel, elektrisk, pneumatisk, gas over olie, elektrohydraulisk aktuator.(Rotork, Biffi, DVG, ect.) |
|
Design Standard |
API608/API6D/AWWA/BS5351/ISO17292/DIN/GB/GHOST |
|
Ansigt til ansigt |
ASME B16.10/ API6D/DIN |
|
Slutter |
RF/RTJ som ASME B16.5, BW til ASME B16.25, SW til ASME B16.11, gevindender til ASME B1.20.1 |
|
Tryk og temperatur design |
ASME B16.34 |
|
Test standard |
API6D/API598, ISO5208 |
|
Brandsikker |
APIF6A/API607 |
|
Andre |
Antistatisk design, anti-blow-out stilk design, NACE MR0175/ISO15156 (hvis relevant) |

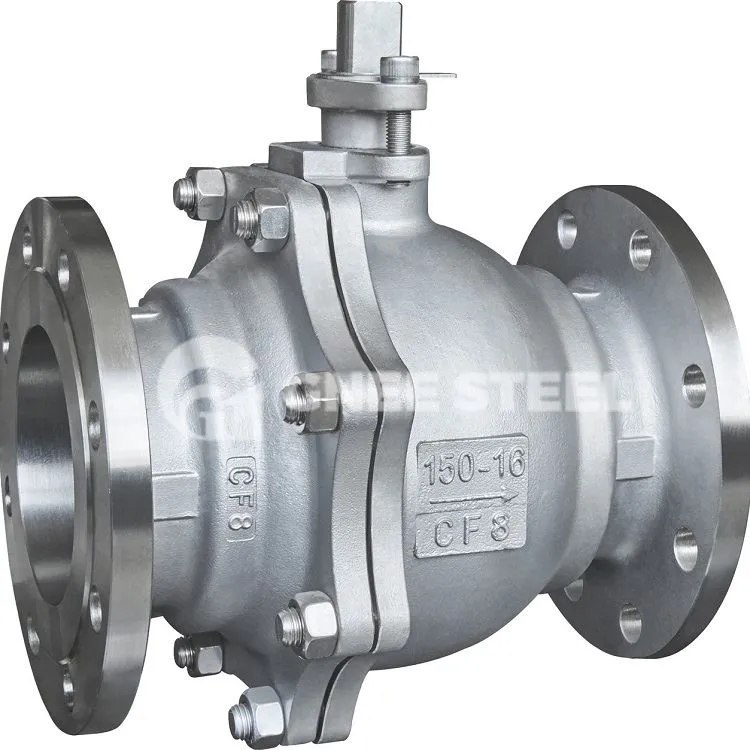

2-delt kugleventil
De strukturelle egenskaber af todelt kugleventil:
1. åbning og lukning uden friktion. Denne funktion løser helt den traditionelle ventil, fordi tætningsfladen friktion mellem hinanden og påvirker tætningsproblemet.
2. Top-loading struktur. Ventilen installeret i rørledningen kan være direkte online inspektion og vedligeholdelse, kan effektivt reducere enhedens stop, reducere omkostningerne.
3. Enkeltsæde design. Eliminer problemet med, at mediet i ventilens hulrum påvirker sikkerheden ved brug på grund af unormal tryk.
4. Design med lavt drejningsmoment. Særligt strukturelt design af ventilstammen, blot med et lille håndgreb, kan ventilen let åbnes og lukkes.
5. kileforseglingsstruktur. Ventilen er afhængig af den mekaniske kraft, der tilvejebringes af ventilstammen, kuglekilens tryk til ventilsædet og tætning, således at tætningen af ventilen ikke er genstand for ændringer i rørledningens differenstryk under en række driftsforhold, tætningsydelse er pålideligt garanteret.
6. Selvrensende struktur af tætningsoverfladen. Når bolden vippes væk fra ventilsædet, eliminerer væsken i rørledningen langs kuglens tætningsflade til en 360 graders ensartet gennemløb, ikke kun højhastighedsvæsken på sædet af den lokale skuring, men skylles også væk. tætningsfladen af ophobning af materiale, for at opnå det selvrensende formål.
