DIN 3356 Globventil

DIN 3356 er en speciel specifikation for klodeventiler i den tyske industristandard, som er anvendelig til design, fremstilling og test af ventiler. Standarden bestemmer hovedsageligt følgende indhold:

Strukturelt design: Afklar den geometriske form og monteringskrav til ventilkrop, ventilafdækning, ventilskive og andre komponenter, herunder flangeforbindelse, intern trådgrænseflade og andre typer;
Materielle krav: Specificer ventilkropsmateriale (såsom støbejern GS-C25, støbt stål WCB), tætning af overfladeklædningsmateriale (hård legering eller PTFE) og anti-korrosionsbehandlingsproces;
Performance -test: Dækker shell -styrke -test, forseglingstest (tovejs lufttæthed) og operationsmomentverifikationsstandard. ‌

‌Diameterområde‌: DN15 ~ DN500 (eller NPS1\/2 ~ NPS20), der er egnet til en række rørstørrelser; ‌ Tryk på niveau‌:
Lavtrykstype: PN16 (klasse 150);
Medium og højtrykstype: PN16 ~ PN160 (klasse 150 ~ klasse 1500); ‌Memperatur Range‌:
Konventionelle materialer: -29 grad ~ +350 grad;
Særlige materialer (såsom rustfrit stål): kan udvides til +538 grad; ‌ Forbindelsesmetode‌: Flange (mainstream), intern tråd (DN mindre end eller lig med 65) eller butt svejsning.

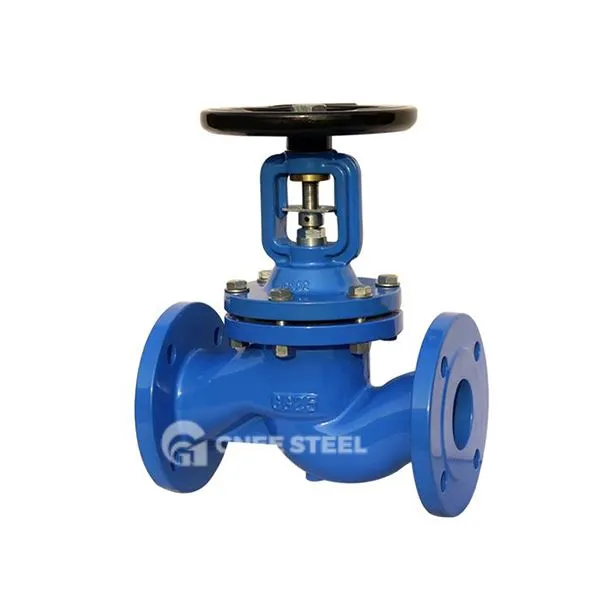

DIN 3356 Globventil



Applikation og kerne rolle ‌
‌Petrokemisk industri‌: ‌

Funktion‌: At opnå højtryks-medium cutoff i svovlholdige olie- og gasledninger for at forhindre ætsende lækage; ‌

Typiske scenarier‌: indløb og udløbskontrol af raffinaderiraktorer, rørledninger med rensning af naturgas. ‌

Energi og kraft‌: ‌

Funktion‌: At regulere strømmen af ​​damp med høj temperatur (mindre end eller lig med 350 grader) for at sikre sikker drift af kedler og dampturbiner; ‌

Farmaceutiske produkter og mad‌: ‌

Funktion‌: Modellen med 316L rustfrit stålventilkrop opfylder hygiejnestandarderne og bruges til aseptisk væskekontrol. ‌

Forskelle fra andre klodeventiler‌ ‌

Sammenligning af standardsystemer‌: ‌DIN 3356 VALVES‌: Følg strengt tyske industrielle standarder og understreger materiel sporbarhed (såsom GS-C25 støbejernscertificering); ‌

API 602 Valves‌: Mød højtrykskravene til amerikanske standarder og har en mere kompakt struktur (længden af ​​API 602-ventilkroppen er ca. 20% kortere end DIN-standarden). ‌ ‌

SEAL DESIGN‌:
DIN 3356 bruger for det meste hårde sæler (metal + legeringsklædning), som er mere resistente over for partikel erosion end bløde tætninger (såsom PTFE -sæler af nationale standard GB\/T 12235);
Bellows Globe -ventiler (såsom DIN -standardderivatmodeller) opnår nul lækage gennem metal bellows, men omkostningerne er højere end almindelige DIN 3356 -ventiler.
‌ Anvendelige arbejdsforhold‌:
DIN 3356 ventiltryk dækker PN16 ~ PN160, som er højere end den nationale standardventil med lavt tryk (såsom PN40 øvre grænse for GB\/T 12235);
Sammenlignet med den høje temperatur og højtryksgrænse for American Standard API 602 (538 grader \/klasse 2500) fokuserer DIN 3356 mere på medium og højtryksgenerelle scenarier.
