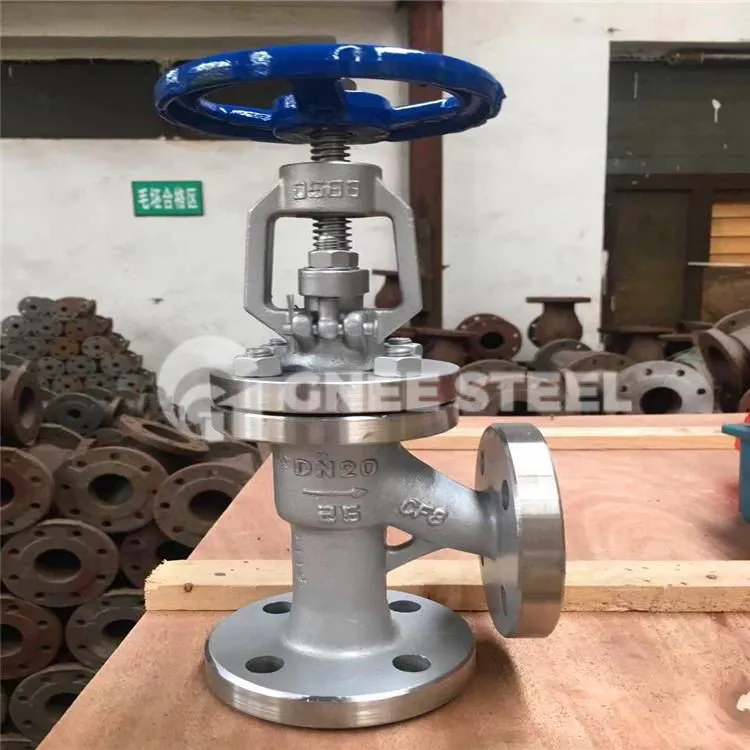

De åbne og lukkede dele af vinkelkugleventilen er propformede skiver med en flad eller konisk tætningsflade, og skiven bevæger sig lineært langs væskens midterlinje. Ventilspindlens bevægelse kan enten være en løftestangstype (ventilspindlen stiger og falder, og håndhjulet hæver og falder ikke), eller en løfte- og roterende stangtype (håndhjulet og ventilspindlen roterer og stiger sammen, og møtrikken sættes på ventilhuset). Mediets indløbs- og udløbskanaler er ikke i samme retning, men i en 90 graders vinkel, hvilket vil give et vist trykfald. Den største fordel er, at den kan installeres ved bøjningen af rørledningssystemet, hvilket sparer albuer og er praktisk til drift.
Specifikation af vinkeltype kugleventiler
| Størrelsesområde | Kropsmaterialer |
| 1/2"-24"(15mm-600mm) | Kulstofstål, rustfrit stål, nikkelaluminiumbronze, legeret stål osv |
| Temperaturområde | Stængelmateriale |
| -196 til 500 grader | Stanifrit stål |
| Trykvurderinger | Sæde materialer |
| Klasse 150 til Klasse 2500,PN 2,5 til PN420,10K-20K | Trimmateriale er metal til metal i henhold til API 600 |
| Afbrydelsesvurdering | Disc materialer |
| Nul lækage | Kulstofstål, rustfrit stål, nikkelaluminiumbronze, legeret stål osv |
| Kropsstil | Design Standard |
| Dobbeltflanget, stødsvejsning, | ASME B16.34,BS1873,DIN3356,API 623 |
| Flangeboring | Teststandard |
| ASME B16.5, EN 1092-1, GOST 33259, ASME B16.47 | API 598,EN12266-1,ISO 5208 |
| Certificeringer | Ansigt til ansigt |
| CE,EAC,SIL3,API 6FA,ISO 19001,API 600 | ASME B16.10,DA558-1 |
| Fugitive emissioner | Operation |
| ISO 158484-1 | Wench, gear, elektrisk, pneumatisk osv |
Vinkelkugleventiler
FAQ
1.Q: Er du en handelsvirksomhed eller en producent?
A: Vi er en producent med en 7000 kvadratmeter fabrik og 200 ansatte.
2.Q: Kan du give monteringstegninger til bekræftelse?
A: Ja, vi kan levere relevante tegninger inden for 24 timer.
3.Q: Kan du udføre ikke-destruktiv test på ventilkomponenter?
A: Ja, vi kan udføre radiografisk testning, penetrationstestning, ultralydstestning, magnetisk partikeltestning osv.
4.Q: Kan vi tage prøver til kvalitetsinspektion?
A: Selvfølgelig. Du kan informere modellen, og vi vil forberede prøver inden for 7 dage.
5.Q: Kan du hjælpe med vedligeholdelse og idriftsættelse på stedet?
A: Ja, vi hjælper gerne, når du har brug for det. Vi kan sende vores eftersalgsteam for at løse problemet inden for 14 dage
