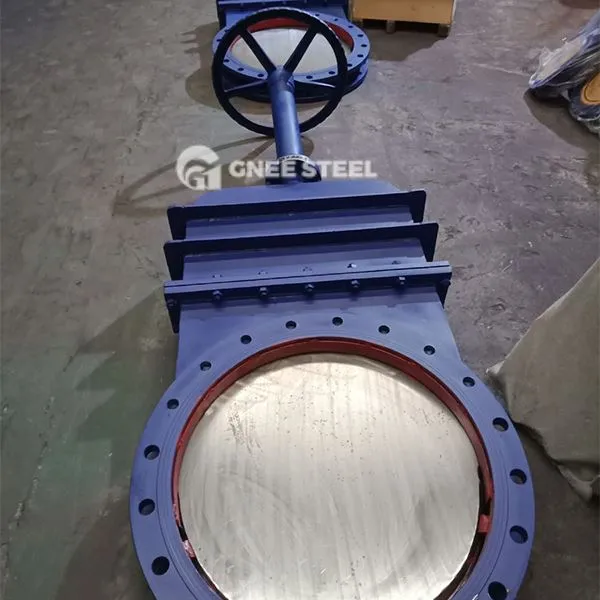

Manuelle portventiler

‌Manual Gate Valve‌ er en ventil, der styrer strømmen af ​​væske ved manuel betjening. Dens åbnings- og lukningsdele er porte. Bevægelsesretningen af ​​porten er vinkelret på væskens retning. Det kan kun opnå fuld åbning eller fuld lukning af mediet og kan ikke bruges til flowregulering eller throttling.

Kernestruktur og komponenter
‌Main -komponenter‌:
‌Valve Body‌: Hovedstrukturen, der kan rumme fluidkanalen. Materialet skal tilpasses de mellemstore egenskaber.
‌Gate: Det er opdelt i stiv port (integreret støbning) og elastisk port (let deformerbar). Nogle modeller vedtager et parallelt design af dobbelt port for at forbedre tætning.
‌Sealing Surface‌:
‌Metal tætning: såsom overfladecarbid (Stellite 6), resistent over for høj temperatur og partikel erosion.
‌Non-metalforsegling: såsom polytetrafluoroethylen (PTFE), der er egnet til rene væsker.
‌Drive enhed‌: Håndhjul, ventilstamme og ventilstammøtrik, der får porten til at stige og falde ved at dreje håndhjulet.

Arbejdsprincip
‌Åbning og lukningsproces‌:
‌Open‌: Drej håndhjulet med uret, ventilstammen kører porten til at stige lodret, helt ud af strømningskanalen og danne en uhindret kanal‌.
‌Lose‌: Drej håndhjulet mod uret, porten presses ned for at passe tæt sammen med ventilsædet for at opnå tætning af cutoff‌.
‌Forsegningsmekanisme‌:
‌Wedge SEAL‌: Gateen danner en kilevinkel (normalt 50 grader) med ventilsædet, og det mellemstore tryk hjælper med at forbedre tætningseffekten‌.
‌Elastisk kompensation‌: Den elastiske port kan deformeres lidt for at kompensere for behandling af fejl eller slid og opretholde tætning pålidelighed‌.

1. Design & Fremstilling: ANSI B16.34, API 600, API6D
2. kropsstruktur: OS & Y, boltet motorhjelm, solid eller fleksibel kile design
3. Størrelsesområde: 2 ″ til 36 ″
4. trykvurderinger: ANSI klasse 150 kg, 300 kg, 600 kg, 900 kg, 1500 kg
5. Slutforbindelser: Flanged, Butt Weld
6. Materialer tilgængelige i: WCB, LCB, CF8, CF8M, CF8C, CF3, CF3M, WC6, WC9, C5, C12, 4A, 5A eller tilsvarende
7. Forskellige trimmaterialer er tilgængelige, der passer til forskellige serviceforhold
8. Aktuator: Manuel, elektrisk aktuator
9. NACE MR 0175 på anmodning



Manuelle portventiler



Ansøgninger:

Petrokemisk industri: Afskæring af kontrol af råolie og damprørledninger.
Kloakbehandling: Opslæmningsrørledninger, der indeholder urenheder såsom fiber og papirmasse, ved hjælp af bladformede porte til at afskære urenheder.
Power System: Kedlen spildevand, åbning og lukning af kølevandssystem.
