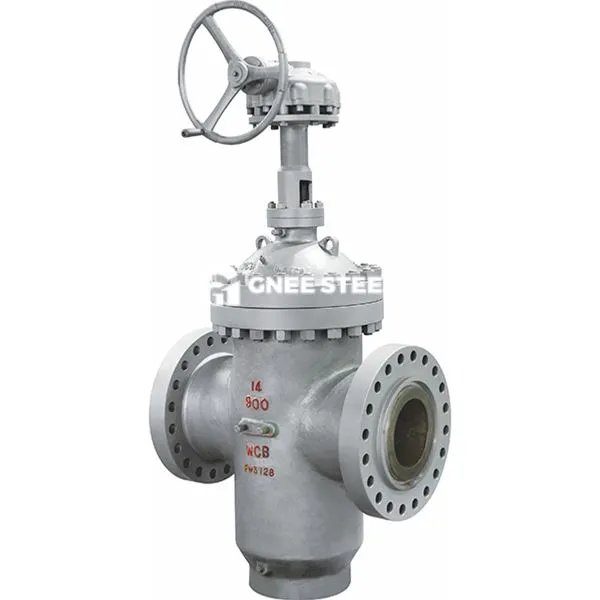

Gennem Conduit Gate Valve

Gennem Conduit Gate Valve er en portventil med et fuldpas flowkanaldesign. Når porten åbnes, er den fuldstændigt adskilt fra fluidkanalen og danner en uhindret lige flowkanal. Trykfaldet er ekstremt lille (ubetydelig), når væsken passerer igennem. Denne type ventil er designet til fuld open/fuld lukket væskeblokering og er ikke egnet til flowregulering.

Flow Channel Design

Fuldboringsstruktur: Ventillegemets indre hulrum er i overensstemmelse med den indre diameter af rørledningen. Når porten er løftet til toppen af ​​ventilhulen, kan væsken passere uden obstruktion, reducere turbulens og energitab.
‌Bidirectional Sealing: Når porten kommer i kontakt med forseglingsoverfladen på ventilsædet, opnås tovejsafbrydelse gennem medium tryk eller mekanisk forudindlæsning, som er velegnet til rørledningssystemer med fremad eller omvendt strømning.
‌
Nøglekomponenter

Bonnetforbindelse: motorhjelmen og ventilkroppen er forbundet med boltflanger (såsom ANSI -standardflanger), som er praktisk til adskillelse og vedligeholdelse af tætningspakninger eller interne komponenter.
‌
Gate Type:
‌Wedge-formet enkeltport: Ventilsædet tvinges til at blive presset af kilevinklen, som er velegnet til medium og lavtryksrene medier.
‌Parallel dobbeltport: Forseglingsoverfladefejlen kompenseres af fjedre eller mekaniske kiler, og den er resistent over for højt tryk og partikelholdige medier.
‌
Ydelsesfordele
‌Low Flow Resistance: Flow-modstandskoefficienten i den helt åbne tilstand er kun {{0}}. 1 ~ 0,2, som er velegnet til langdistancelinjer eller scenarier med høj strømningshastighed.
‌Høj tætning‌: Forseglingsoverfladen svejses med hård legering (såsom stellit) med en hårdhed på ‌HRC50 ~ 60‌, resistent over for erosion og korrosion‌.

• tilgængelige størrelser (nominelt): 2 "/DN50 til 24 ''/DN600

• Arbejdstryk: 300 psi (21 bar) • Sæde type: Resilient Wedge

• Afslut: Fusion bundet epoxy coated intern og ekstern

• Forbindelser: flangediameter og tykkelse i henhold til ANSI B16.1 Klasse 125, en 1092-2 pn10 eller en 1092-2 PN16

• Specifikationer: Design og dimensioner er i overensstemmelse med AWWA C515.

• Funktioner: Forudslet, rustfrit stålstamme til let tilknytning af tilsynsafbryderen



Gennem Conduit Gate Valve



Applikationer

Petrokemisk industri: Indløbs- og udløbsrørledninger af reaktorer i olieraffineringsenheder, der kræves, der er egnet til svovlholdige olie- og gasmedier (NACE MR0175-certificerede materialer er påkrævet).
Kommunal vandforsyning og dræning: Byens vandforsyning bagagerum og spildevandsbehandlingsanlæg ved hjælp af fuldboringsdesign til at reducere hovedtab.
Kraftsystem: Steam Pipe Network og kedelfodervandsrørledning, resistent over for høj temperatur (mindre end eller lig med 425 grad) og højt tryk (PN6,4 MPa) forhold.

Valg og driftsforholdsregler

Tilpasning af arbejdstilstand: For medium indeholdende partikler foretrækkes den parallelle dobbeltport + hård tætningstruktur for at undgå fastklemning.
Til scener med høj temperatur skal støbt stål (WCB) eller smedt stål (A105) ventilkrop vælges og matches med boltmateriale med høj temperatur (såsom B7 -legeringsstål).
Operationsspecifikation: Det er forbudt at operere i en halv åben tilstand i lang tid for at forhindre højhastighedsvæske i at udhule tætningsoverfladen.
Det manuelle driftsmoment skal kontrolleres inden for ‌ mindre end eller lig med 200 n · m‌. En gearkasse eller elektrisk aktuator anbefales til scenarier med høj drejningsmoment.
