Den spindelopadrettede metaltætne ventil hæver og sænker ventilklappen gennem spindlens og rattets gevinddrejning. Lågeventilens løfteskrue er blotlagt, og møtrikken tillader håndhjulsbetjening. Møtrikken sættes fast, og ved at dreje skruen løftes portpladen. Skruen og portpladen har kun relativ rotationsbevægelse uden relativ aksial bevægelse, hvilket giver udseendet af en portformet beslag.
Produktspecifikation
| Størrelse | 2"-48"(DN50-DN1200 mm) |
| Kropsmateriale | Støbejern/Sejljern |
| Motorhjelm | Støbejern/Sejljern |
| Skivemateriale | Duktilt jern/ SS |
| Sædemateriale | Messing/ Bronze |
| Stængelmateriale | SS/ Messing |
| Dimensioner: | |||||||||
| Punkt | tomme | DN | L | H1 | D1 | D2 | D | n-d | KG |
| 1 | 2″ | 50 | 178 | 220 | 99 | 125 | 165 | 4-19 | 8.6 |
| 2 | 21/2″ | 65 | 190 | 240 | 118 | 145 | 185 | 4-19 | 11.5 |
| 3 | 3″ | 80 | 203 | 290 | 132 | 160 | 200 | 8-19 | 14 |
| 4 | 4″ | 100 | 229 | 330 | 156 | 180 | 220 | 8-19 | 18.3 |
| 5 | 5″ | 125 | 254 | 375 | 184 | 210 | 250 | 8-19 | 22.6 |
| 6 | 6″ | 150 | 267 | 420 | 211 | 240 | 285 | 8-23 | 30 |
| 7 | 8″ | 200 | 292 | 500 | 266 | 295 | 340 | 12-23 | 46.5 |
| 8 | 10″ | 250 | 330 | 610 | 319 | 355 | 405 | 12-28 | 87.6 |
| 9 | 12″ | 300 | 356 | 720 | 370 | 410 | 460 | 12-28 | 110.5 |
| 10 | 14″ | 350 | 381 | 920 | 429 | 470 | 520 | 16-28 | 207.7 |
| 11 | 16″ | 400 | 406 | 940 | 480 | 525 | 580 | 16-31 | 215.8 |
| 12 | 18″ | 450 | 432 | 1150 | 548 | 585 | 640 | 20-31 | 387 |
| 13 | 20″ | 500 | 457 | 1350 | 609 | 650 | 715 | 20-34 | 438 |
| 14 | 24″ | 600 | 508 | 1500 | 720 | 770 | 840 | 20-37 | 621 |

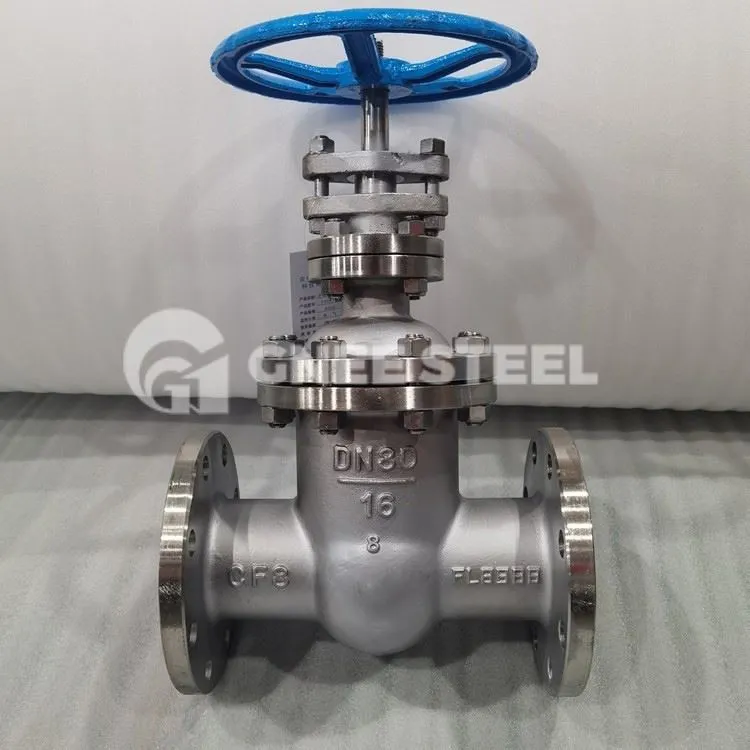

Stigende stilk metalsiddende portventil
FAQ
Q: Er du en handelsvirksomhed eller en producent?
A: Vi er en producent med en 35,000 kvadratmeter fabrik og 200 ansatte.
Q: Kan du give monteringstegninger til bekræftelse?
A: Ja, vi kan levere de relevante tegninger inden for 24 timer.
Q: Kan du udføre ikke-destruktiv test af ventilkomponenter?
A: Ja, vi kan udføre røntgentest, penetrationstest, ultralydstest, magnetiske partikeltest osv.
Q: Kan vi tage prøver til kvalitetskontrol?
A: Selvfølgelig. Du kan levere produktmodellen, og vi forbereder prøven inden for 7 dage.
Q: Kan du hjælpe med vedligeholdelse og idriftsættelse på stedet?
A: Ja, vi hjælper gerne, når du har brug for det. Vi kan sende et eftersalgsteam til at løse problemet inden for 14 dage.
Populære tags: stigende stilk metalsiddende portventil, Kina stigende spindel metalsiddende portventil producenter, leverandører, fabrik
