Støbt stålkileportventiler Beskrivelse
Støbt stålkilportventil er en portventil støbt fra metalstål. Dens åbnings- og lukningsdele er kileformede portplader. Det bruges hovedsageligt som en helt åben eller fuldstændig lukket aflytningsenhed i rørledningsystemer og kan ikke bruges til flowregulering. Følgende introducerer sine egenskaber fra flere dimensioner:
Drivtilstand og modelklassificering
I henhold til strukturen kan den opdeles i stigende stilk og ikke-stigende stilk. Almindelige modeller inkluderer:
Z40H (stigende stamkile-type elastisk portplade)
Z41H (stigende stamkile-type stiv enkelt portplade)
Z45H (ikke-stigende stamkiletype stiv enkelt portplade).
Støbt stålkilportventiler Specifikation
|
Størrelsesområde
|
1/2 ind til 16 in
|
Forbindelse
|
Flangeforbindelse
|
|
Materiale
|
Rustfrit stål 304/316/316L, WCB, støbejern
|
Tryk
|
16/25/40 bar
|
|
Flydende tmperatur
|
-10 til 425 grad
|
Egnet medium
|
Vand, olie, gas osv.
|
|
Flangestandard
|
ANSI, JIS, DIN, GB Standard
|
Typer til valg
|
Stigende stamportventil, ikke-stigende stamport
|
|
Tryk
|
Klasse 150/klasse 300/klasse 600
|
Inspektion og test
|
ISO5208, API598
|
|
Forbindelsesdimension
|
ASME B16.5, ASME B16.25
|
Ansigt til ansigt
|
ASME B16.10
|
|
Design og fremstilling
|
ASME B16.34, API600
|
Valgfrit tilbehør
|
Namur magnetventil, grænseafbryder, FRL, positionsindikator, manuel enhed
|

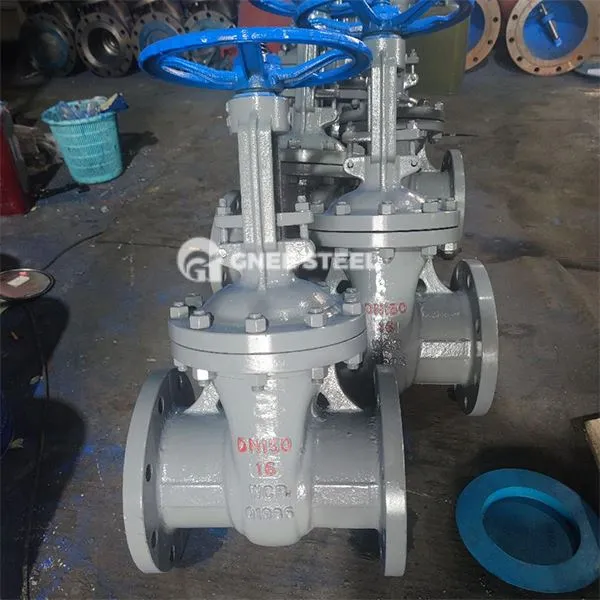

Støbt stålkilportventiler



Fordele og begrænsninger
Advantages: Den kileformede struktur kan effektivt forsegle under både lavt og høje tryk, og porten adskilles fra ventilsædet i det øjeblik, hvor åbningen og lukning af, reducerer slid på tætningsoverfladen.
Limitations: Det understøtter kun fuld åben eller fuld lukket drift og kan ikke bruges til flowregulering.
