API 602 spjældventiler med flange er spjældventiler med flangeforbindelser, som er den mest almindelige type forbindelse. Flangeventiler er stabile og pålidelige, når de bruges i rørledninger, hvilket gør dem ideelle til højtryksanvendelser. Åbnings- og lukkemekanismen for en flangeventil består af en port, der bevæger sig vinkelret på væskeretningen. Portventiler kan kun åbnes helt eller helt lukkes og er ikke egnede til regulering eller drosling. Porten har to tætningsflader, der typisk danner en kileform, hvor kilevinklen varierer baseret på ventilspecifikationer, normalt omkring 50 grader. Dette design er velegnet til medier med moderate temperaturer op til 252 grader Fahrenheit.
API 602 smedet skydeventil Specifikation
| Design Standard | API 602. ASME B 16.34 |
| Tryk/temperaturdiagram | ASME B16.34 |
| Ansigt til ansigt Dimension | VIHUNG Standard |
| Teststandard | API 598 |
| Flange detaljer | ASME B16.5 OP TIL 4",DIN / BS ER JIS |
| Butt-Weld End Detaljer | ASME B16.25 |
| Socket Weld End Detaljer | ASME B16.11 |
| Skruede endedetaljer | ASME B1.20.1 |
| Størrelsesområde | 1/2" - 4"(DN15 - DN100) |
| ASME klasse | Klasse 150 til 4500 |
| Materialer | A105. LF2. F5. F11. F22. F304/ F304L. F316/ F316L, F347. Monel |
| Trimmer | F6a / F316 / F304 / F316L / F321 / F51 / F55 / nconel / Stellied eller Hardfaced |
| Slutter | Flangeender, stødsvejsningsende, muffesvejseende, skruet ende |
| Operation | brugervejledning |

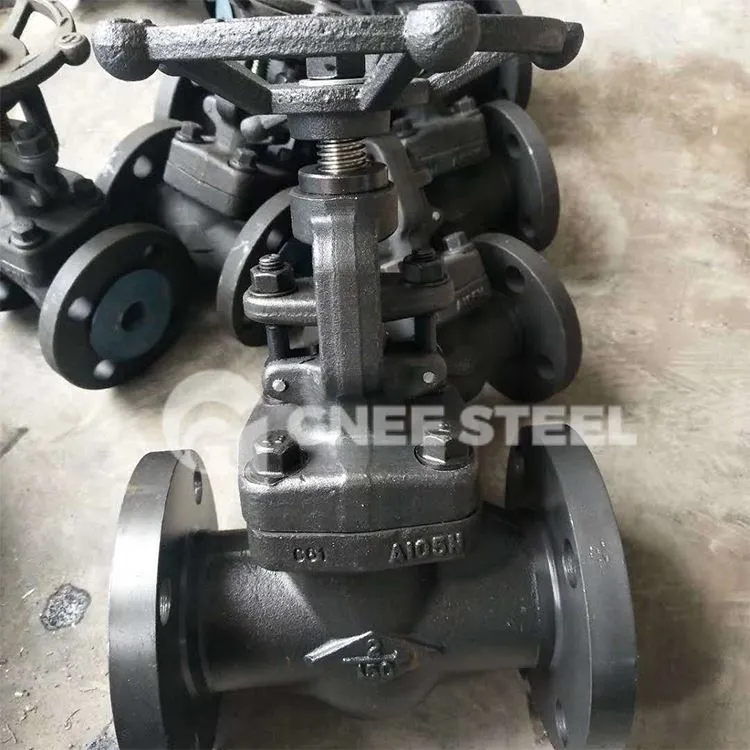

API 602 smedet stålventil
Forskel mellem smedet stålportventil og støbt stålportventil:
Kvaliteten af smedede stålportventiler er overlegen i forhold til støbestålportventiler. De kan modstå store stødkræfter, og deres mekaniske egenskaber såsom plasticitet og sejhed er også højere sammenlignet med støbte ståldele. Imidlertid er deres nominelle diameter relativt lille, generelt under DN50.
Portventiler i støbt stål har relativt lavere trykklassificeringer, der almindeligvis bruges med nominelle tryk som PN16, PN25, PN40 og 150LB-900LB. Smedede stålventiler har højere trykklassificeringer: PN100, PN160, PN320, 1500LB-3500LB og så videre.
Støbt stål bruges hovedsageligt til fremstilling af dele med komplekse former, som er svære at smede eller kræver høj styrke og plasticitet. Støbning involverer flydende støbning, hvorimod smedning er en plastisk deformationsproces. Smedede komponenter nyder godt af forbedret indre struktur, bedre mekaniske egenskaber og ensartet kornstruktur. Kritiske komponenter kræver ofte smedning på grund af disse fordele, da støbning kan føre til vævsadskillelse og strukturelle defekter. Støbning forbliver imidlertid fordelagtig til støbning af komplekse former, hvor smedning er upraktisk eller uoverkommelig.
