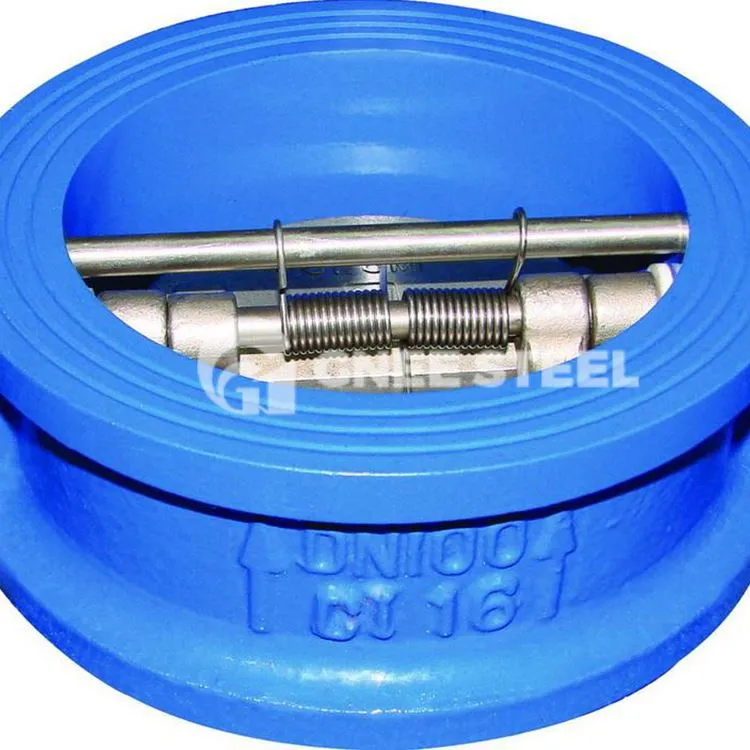

Den wafer-type dobbeltplade kontraventil kan reducere vandslag markant på grund af dens korte lukkeslag og fjederbelastning. Det bruges hovedsageligt i kommunale, industrielle og højhuse vandforsynings- og drænledningsnetværk. Fordi dens strukturelle længde er kortere end almindelige kontraventiler, er den nem at installere.
- Teknisk data
Rækkevidde: DN 40 TIL DN 1400
Design:EN16767(EN12516-1) / API594 (ASME B16.34)
Tilslutninger: Wafer eller Flange PN6 til PN100 ACC. til EN1092-1 /PN6 til PN40 ISO7005-1 / BS 4504 sektion 3.2 ANSI 125# til 600# ACC. til ASME B16.1/ B16.5 / B16.47 (JIS5/10K)
Ansigt til ansigt: EN588 serie 16 / API594
Test: EN12266(ISO5208) eller API598
Maksimalt arbejdstryk: afhængig af materialekonstruktion
Driftstemperaturer: -20ºC +120ºC (spørg for andre temperaturer).
Minimum modtryk for tæthed: {{0}},3 til 0,5 Bar.
Mærkning: EN-19 / ASME B16.34 (MSS Sp25).
Materialer: Duktilt jern, stål, rustfrit stål, superduplex, brz-alu.
- Standarder og specifikationer:
1. Design og fremstilling: API 594, API 6D, JB/T 8937;
2. Strukturlængde: API 594, API 6D, DIN 3202, JB/T 8937;
3. Tryk-temperaturklasse: ANSI B 16.34, DIN 2401, GB/T 9124, HG 20605, SH 3406, JB/T 74;
4. Test og inspektion: API 598, JB/T 9092;
5. Rørflange: JB/T 74-90, GB/T 9112-9124, HG 20592-20635, SH 3406, ANSI B 16.5, DIN 2543-2548, GB/T 13402, API 605, ASME B 16,47.
- Wafer kontraventiler Strukturelle funktioner:
1. Den strukturelle længde er kort, og dens strukturelle længde er kun 1/4 til 1/8 af den traditionelle flangekontraventil;
2. Lille størrelse og let vægt, dens vægt er kun 1/4 til 1/20 af den traditionelle flangekontraventil;
3. Ventilskiven lukker hurtigt, og vandslagstrykket er lille;
4. Både vandrette rørledninger og lodrette rørledninger kan bruges til installation;
5. Strømningskanalen er glat, og væskemodstanden er lille;
6. Følsom handling og god tætningsevne;
7. Ventilskivens slaglængde er kort, og ventilens lukningspåvirkning er lille;
8. Overordnet struktur, enkel og kompakt, smukt udseende;
9. Lang levetid og stærk pålidelighed.
