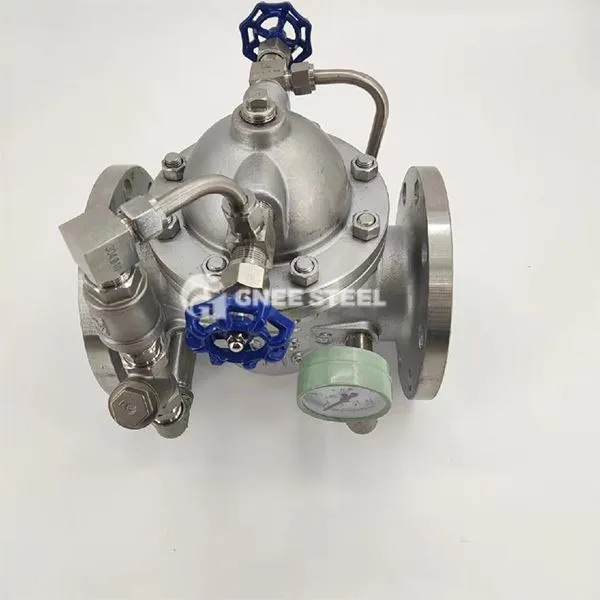

Ikke -SLAM -kontrolventil

Ikke-SLAM-kontrolventil er en ventil, der styrer mediets envejsstrøm ved at lukke ventilskiven i trin. Det har de dobbelte funktioner ved at forhindre mediet i at flyde tilbage og eliminere virkningen af ​​vandhammer. Det er især velegnet til systemer med højt tryk, stor strømning og hyppig start og stop.

Organisationsstruktur

Hovedstruktur

Ventilkrop: støbt med kulstofstål, rustfrit stål eller speciel legering (såsom Hastelloy), tilpasset de ætsende krav fra forskellige medier;

Ventilskiven: Almindelig sving enkelt disk eller sommerfugl dobbelt excentrisk design, med forseglingsoverfladen dækket med elastiske materialer såsom gummi og polytetrafluorethylen.

Bufferkomponent

Hydraulisk dæmpningsindretning: Juster lukningshastigheden gennem cylinderen eller hydraulisk kontrolsystem (såsom hydraulisk langsomt lukning af sommerfuglventil);

Fjederstempelstruktur: Velegnet til ventiler med små diameter (såsom DN50 eller mindre), der kræver hurtig respons.

Hjælpekomponenter

Mikrofiltre, nålventiler, kugleventiler osv. Danner et hydraulisk kontrolkredsløb for nøjagtigt at justere tidspunktet for hovedventilhandlingen.

Normal diameter: 2 - 48 tommer (dn 50 - DN1200)

Trykområde: Klasse 150 - 2500 lb

Slutforbindelse: RF, RTJ

Arbejdstemperatur: -29 grad ~ +400 grad

Materiale: kulstofstål, rustfrit stål, legeringsstål, aluminiumsbronze, Ti

Design og fremstilling: API 594

Strukturel længde: API 594

Forbindelse: ASME B16.5, ASME B16.47

Test og inspektion: API 598



Ikke -SLAM -kontrolventil



Ydelsesfordele og industriværdi
‌Water Hammer Suppression‌
Reducerer det maksimale vandhammertryk med 60-80% gennem iscenesat lukning, hvilket reducerer stresskoncentrationen af ​​rørledningssystemet sammenlignet med almindelige kontrolventiler;
‌Energi besparelse og reduktion af forbrug
Design med lav strømningsmodstand (flowresistenskoefficient mindre end eller lig med 0. 2) reducerer energiforbruget ved kontinuerlig drift af pumpen;
‌ Sikkerhed og overholdelse‌
Overholder API 598, JB\/T 9092 og andre standarder, der opfylder kravene til sikkerhedscertificering af højrisiko-scenarier såsom atomkraft og kemisk industri.
