Vakuum sommerfuglventilbeskrivelse
Vakuum sommerfuglventil er specielt designet til vakuumsystemer og vedtager en midtlinie sommerfuglpladsstruktur (dannet ved svejsning af korte stålplader). Det har egenskaberne ved lav strømningsmodstand, let vægt og fleksibel installation. Dens kerneinnovationer inkluderer:
Integreret STEM-Disk-samling: eliminerer traditionel bolt- eller pin-forbindelse, undgår risikoen for lækage forårsaget af korrosion og forbedrer pålideligheden af vakuumforsegling markant;
Flerlags tætningsteknologi: Ventilsædet er lavet af nitrilgummi (temperaturresistens -25 ~ 80 grader) eller fluororubber (temperaturresistens -30 ~ 150 grad), med en lækagehastighed på mindre end eller lig med 1,3 × 10^-6 pa · l\/s;
Den patenterede pakningsmontering forbedrer forseglingen af ventilkropsforbindelsen og opretholder stabil ydelse under vakuumtryk.
Drivtilstand og type
Betjeningstype:
Manuel type: Gælder for DN 32- DN300, driftsmoment mindre end eller lig med 10n · m, understøtter installation af flere stationer;
Pneumatisk type: trykluftdrev ({{0}}. 4 ~ 0,7MPa), åbning og lukningstid mindre end eller lig med 3 sekunder, understøtter enkelt\/dobbeltvirkende tilstand og nedskæring
Elektrisk type: Integreret PLC-kontrol, velegnet til DN {{0}} DN5000 ultra-store-kaliber vakuumrørledninger med en trykmodstand på 1,0MPa.
Speciel struktur:
Selvlåsende funktion: Ventilpladen låser automatisk i åbnings- og lukningspositionen, kan modstå 0. 3MPa gastryk og forhindrer vibrationsfortrængning;
To-vejs tætningsdesign: Ventilstammenskaftets tætning vedtager en kompensationsstruktur for at isolere indtrængen af den udvendige atmosfære og sikre, at vakuumgraden er mindre end eller lig med 1,3 × 10^-5 pa.
Vakuum sommerfuglventilspecifikation
| Størrelsesområde | 2 "~ 28", DN50 ~ DN700 |
| Fungerende tilstand | Dobbelt skuespil, foråret tilbagevenden (enkelt skuespil) |
| Driftspress | 1,6MPa |
| Luftforsyningstryk | 2,5 til 8 bar |
| Rotationsvinkel | 90 grader ± 4 grader |
| Aktiveringstid | 1 ~ 2 sekunder ved 8. 0 bar lufttryk |
| Kropsmateriale | SS304, SS316, SS316L |
| Relevante medier | Kontrol af vand, luft, gas, olie, væske |
| Anvendelse | Vand & spildevand, ultra rent vand, afsaltning, kemisk, tekstil, farmaceutisk, papirmasse og papir |
| Valgfrit tilbehør | Namur magnetventil, grænseafbryder, FRL, positionsindikator, manuel enhed |

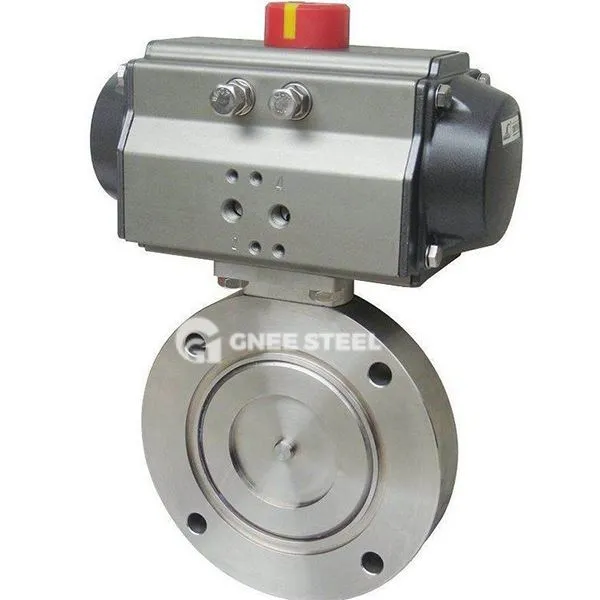

Vakuum sommerfuglventil
Fordele
Høj strømningseffektivitet: Flowresistenskoefficienten er mindre end eller lig med 0. 1 i den helt åbne tilstand, og ledningen er bedre end ventilerne på samme niveau;
Varme- og korrosionsbestandighed: Ventilkropsmaterialet kan vælges fra 304\/316L rustfrit stål (chloridionkorrosionsbestandig), og den fluorforede sommerfuglventil er velegnet til stærke syremedier;
Hurtig respons: Den pneumatiske type understøtter elektromagnetisk reverseringsventilkontrol, og nødafskæringstiden er mindre end eller lig med 0. 5 sekunder.
Applikationer
Halvlederfremstilling: Vakuumbelægningsudstyr luftstrømskontrol (krævet lækagehastighed mindre end eller lig med 1 × 10^-6 pa · l\/s);
Farmaceutisk industri: Frysetørrer vakuumsystem, der er egnet til CIP\/SIP -rengøring og steriliseringsproces;
Energifelt: TRT Blast Furnace Gas Recovery System, resistent over for røggas med høj temperatur (mindre end eller lig med 300 grader);
Miljøbeskyttelsesteknik: Affaldsgasbehandlingsrørledning for at forhindre partikelaflejring og forseglingssvigt
