Flanged Triple Offset sommerfuglventiler

Flanged triple offset sommerfuglventil er en højtydende ventil, der kombinerer flangeforbindelse og tredimensionel excentrisk struktur, designet til højt temperatur og højt tryk, ætsende medier og barske arbejdsvilkår. Dens kernefunktion er at opnå nul lækage og lang levetid gennem strukturel innovation, følgende er en detaljeret analyse:

1. kerne strukturelle træk
Tredimensionelt excentrisk design:
Den første excentricitet: STEM -aksen afviger fra midten af ​​sommerfuglpladen, hvilket reducerer friktionen og slidet af tætningsoverfladen under åbning og lukning.
Anden excentricitet: STEM-aksen opvejes fra rørets midterlinje, der danner en selvstramende kraft for at forbedre tætningseffekten.
Tredje excentricitet: Forseglingsoverfladen vedtager konisk skråt design, kun ved lukning af sommerfuglpladen og ventilsædets kontakt for at opnå nul lækage af metal hård tætning (lækagehastighed mindre end eller lig med 10 ppm).
Flangeforbindelse:
Ventilkroppen og rørledningen fastgøres med flangebolte for at sikre en fast forbindelse og let adskillelse og vedligeholdelse.
Flangeforseglingsoverfladen kan dukke op med hård legering eller fleksibelt grafitkompositlag for at tilpasse sig høj temperatur og højt trykpåvirkning.
2. præstationsfordele
Forsegling og trykresistens:
Bidirektional tætning: Kegelvinklen på forseglingsoverfladen er mindre end friktionsvinklen, hvilket kan modstå virkningen af ​​omvendt tryk og er velegnet til hyppige åbnings- og lukningsscenarier.
Trykvurdering op til klasse 600 (PN100), temperaturområde, der dækker -196 grad ~ +600 grad.
Lang levetid og lav vedligeholdelse:
Sæderlivet er over 100, 000 åbninger og lukninger, ingen forringelse af forseglingsproblemer og vedligeholdelsesintervaller på 3-5 år.
Forseglingsoverfladen er lavet af cementeret carbidoverlay (såsom stellit) eller metal lamineret struktur, som er resistent over for slid og skurning.

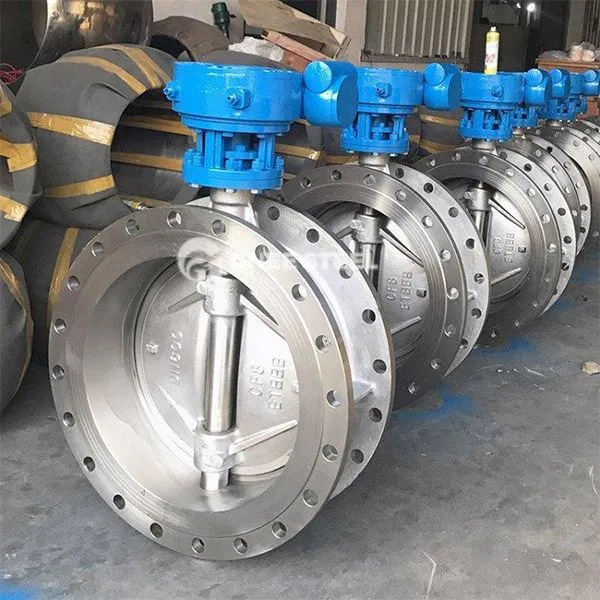

Flanged Triple Offset sommerfuglventiler
