API 609 Triple Offset Butterfly Valve Beskrivelse
API 609 Triple Excentric Butterfly Valve er en industriel ventil designet baseret på den tredobbelte excentriske struktur.
Core struktur og design
TRIPE excentrisk princip
Ventilstamaksen afviger fra midten af sommerfuglpladen og midten af ventilkroppen, og ventilsædet rotationsaksen danner en skrå vinkel med ventilens kropskanalakse, opnå friktionsfri åbning og lukning og nul lækage.
Forseglingsoverfladen vedtager en skråt keglestruktur. Når det er lukket, kontaktes sommerfuglpladen og ventilsædet kun i den endelige position, hvilket reducerer slid og forlænger levetiden.
Forseglingsteknologi
Multi-lag Composite Seal: Butterfly Plate Seal Ring kan vælges fra metalstabling (såsom 304/316+ grafit) eller bløde materialer (PTFE/PPL) under hensyntagen til høj temperatur stiv kompensation og elastisk tætning.
Fire Safety Design: All-metalstrukturen opretholder stadig forseglingsintegritet under brand, opfylder industrielle brandbeskyttelsesstandarder.
Design standarder og specifikationer
API 609 Compliance: dækker design, strukturlængde, flangeforbindelse og lækage testkrav, egnet til klasse 150 ~ 600 (PN10 ~ PN100) trykniveauer.
Strukturel længde: Følger API 609 Kategori B eller ISO 5752 standarder, egnet til wafer, lug og dobbeltflangeforbindelser.
Test -standarder: Forsegling af ydelsestest udføres i henhold til API 598, og lækageniveauet opfylder ANSI B16.104 Klasse VI (nul lækage) .
API 609 Triple Offset Butterfly Valve Specifikation
|
Portstørrelse |
Dn 10- dn2000 |
|
Garanti |
24 måneder |
|
Oprindelsessted |
Kina |
|
Henan |
|
|
Magt |
Pneumatisk, elektrisk, manuel, hydraulisk |
|
Mediernes temperatur |
Høj temperatur, lav temperatur, medium temperatur, normal temperatur |
|
Brandnavn |
Gnee |
|
Struktur |
SOMMERFUGL |
|
Medier |
Gas, vand, olie, syre |
|
Tilpasset support |
OEM, ODM, OBM |
|
Diskmateriale |
Kulstofstål, rustfrit stål, krom molybdæn S |
|
Sædermateriale |
NBR/EPDM/PTFE/Viton/Silicone osv |
|
Belægning |
Tilpasset |
|
Slutstandard |
PN6/10/16/25/25/150 lb/JIS5K/10K/AS2129 Tabel D/E/F. |
|
Kropsmateriale |
Kulstofstål, rustfrit stål, Chrome Molybdeum St. |
|
Stammateriale |
2CR13, 1CR13, rustfrit stål, krom molybdæn S |
|
Farve |
Tilpasset på anmodning |
|
Forseglingstesttryk |
{{0}. |
|
Shell -testtryk |
{{0}}. 9mpa -6. 0 MPa, 2,4Mpa, 3,0MPa |
|
Transportpakke |
Træhus |

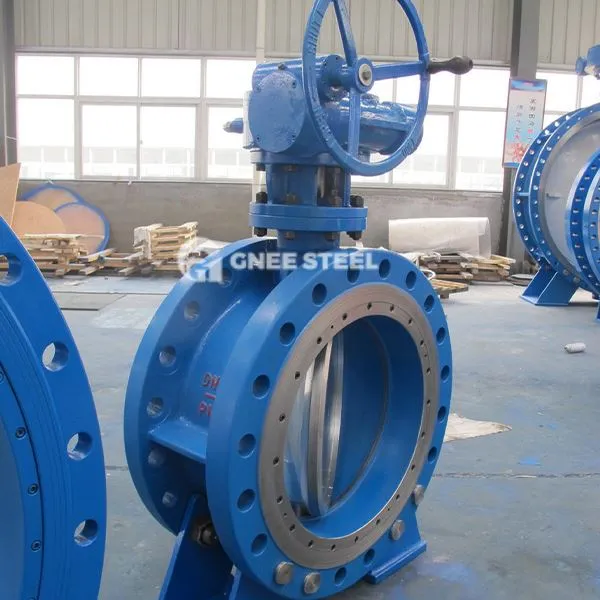

API 609 Triple Offset Butterfly Valve
