API 609 sommerfuglventil

API 609 er en international standard for dobbelt flangede, lug og wafer sommerfuglventiler, udviklet af American Petroleum Institute (API). Den seneste version er den 8. udgave (API 609-2016) i 2016. Dens kernespecifikationer inkluderer:

Strukturel længde: Angiv strengt de ansigt til ansigt-dimensioner (flange endafstand) af sommerfuglventiler for at sikre kompatibilitet med rørledninger;

Forbindelsesformular: dækker tre typer dobbeltflange, lug og skive for at imødekomme forskellige installationskrav;

Materielle krav: WCB Carbon Steel, 316L rustfrit stål og aluminiumsbronze (C95800) bruges ofte til ventillegemer, og PTFE blød tætning eller metalhårdtæt er valgfri til ventilsæder.

Kernestruktur og tekniske parametre
‌Seasal og trykresistens ydelse‌:
‌LEAKAGE-niveau‌: Under normale arbejdsvilkår overholder det ANSI-niveau VI (nul synlig lækage), og højtryksteststandarden henviser til API 598;
‌ Trykområde‌: Klasse 15 0 lb (1,6MPa) til klasse 600 lb (10,0MPa), og nogle modeller understøtter 42MPa højt tryk.
‌Operationelle egenskaber‌:
‌Drive Mode‌: Manuel, pneumatisk eller elektrisk aktuator, der understøtter hurtig åbning og lukning (mindre end eller lig med 0. 05 sekunder) og eksplosionssikker design (ex d iib t4);
‌Memperaturtilpasning‌: Blød tætningsventilsæde er velegnet til -29 grad ~ 200 grad, og hård tætning kan udvides til 550 grader (såsom stellitlegeringsoverflade).

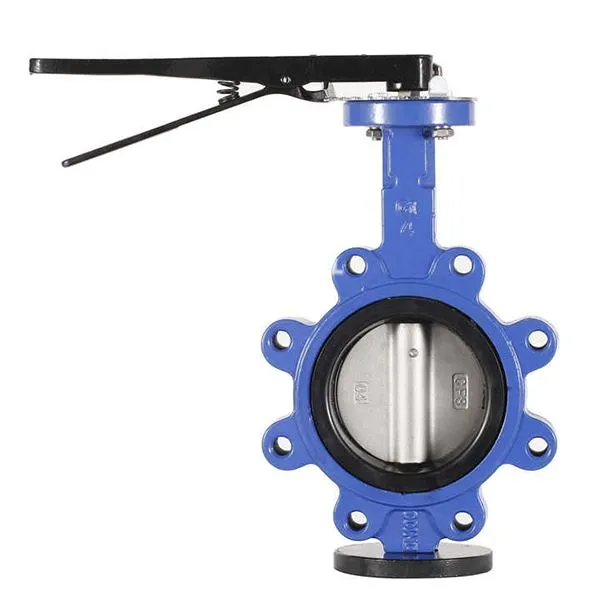

API 609 sommerfuglventil



Applikationer
‌Petroleum og kemisk industri‌:
Korrosive medieafbrydelse i svovlholdige naturgasrørledninger og raffinaderier, der er egnede til 316L-ventilkrop + hård tætningskombination;
Pulvertransportsystem (såsom lithiumbatterimaterialer) ved hjælp af LUG -type struktur (LUG -type) for at forhindre medium afsætning.
‌Energi og industri‌:
Havvandsbehandlingssystem, aluminiumsbronze (C95800) ventilkropsbestandig over for korrosion af havvand;
Smeltet saltenergilagring Højtemperaturventil, hårdt tætningsdesign tåler 450 grader ~ 550 graders arbejdsvilkår.
