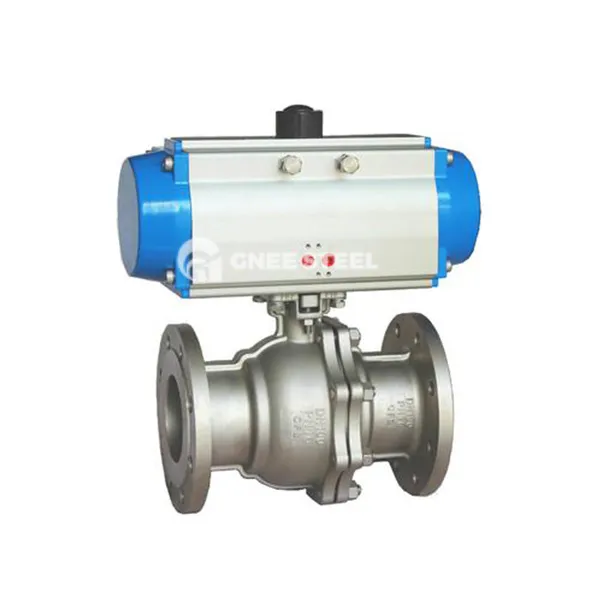

Pneumatisk flydende kugleventiler Beskrivelse
Pneumatisk flydende kugleventil er en ventil, der åbnes og lukker ved at køre en flydende kugle gennem en pneumatisk aktuator. Bolden trykker automatisk mod udløbsforseglingsringen under virkningen af medium tryk for at danne en tovejs tætning. Det er velegnet til vand, damp, olie, ætsende medier og andre scenarier.
Working Principle
Den pneumatiske aktuator driver ventilstammen til at rotere 90 grader gennem trykluft, hvilket kører den flydende kugle til at rotere for at opnå åbning og lukning, med hurtig responshastighed og lille driftsmoment.
Ved lavt tryk er det afhængig af det mellemstore tryk for at stramme forseglingen selv; Ved højt tryk udsættes kuglen for mediets drivkraft for at forbedre tætningseffekten, og lækagehastigheden er mindre end eller lig med 0. 01ml/min.
Kernestruktur og tekniske parametre
Main Structure
Valve krop og kugle: Materialet kan vælges fra 3 0 4/316L rustfrit stål eller kulstofstål (WCB), kugloverfladen er poleret (RA mindre end eller lig med 0,8 μm) og hårdt krombelagt for at forbedre korrosionsbestandigheden.
Seal Design:
Oft tætning: PTFE eller forstærket grafitforseglingsring, temperaturbestandig -29 grad ~ 200 grader
Hard Seal: Metalforseglingsring (såsom stellitlegering), temperaturresistent op til 540 grader, egnet til medium indeholdende partikler.
Drive Mode: Pneumatisk aktuator (enkeltvirkende/dobbeltvirkende), valgfri manual orm gear eller elektrisk aktuator.
Pneumatiske flydende kugleventiler Specifikation
|
Størrelsesområde
|
1/2 "~ 8", DN15 ~ DN200
|
|
Driftspress
|
1,6MPa
|
|
Kontroltilstand
|
On Off Type / Modulating Type
|
|
Valgfri spænding
|
DC12 ~ 24V (± 10%), AC110 ~ 220V, 50/60Hz
|
|
Kropsmateriale
|
Rustfrit stål
|
|
Kernemateriale
|
Rustfrit stål
|
|
Tætningsmateriale
|
EPDM, PTFE
|
|
Stammateriale
|
Rustfrit stål
|
|
Struktur
|
2 -vejs kugleventil
|
|
Forbindelsestype
|
Flanget
|
|
Relevante medier
|
Kontrol af vand, luft, gas, olie, væske, damp
|
Pneumatiske flydende kugleventiler
Valg og vedligeholdelsesanbefalinger
Udvælgelsespunkter
Mediematchning:
For meget ætsende medier skal du vælge 316L rustfrit stål + hård tætning.
For partikelholdige medier skal du vælge V-formet skåret kugle eller metalforseglingsstruktur.
Trykniveau:
Blød tætning foretrækkes til systemer med lavt tryk (PN16 ~ PN40).
Vælg Hard SEAL for højtryks-/høj-temperaturscenarier (PN63 og derover).
Vedligeholdelsesanbefalinger
Smøring og vedligeholdelse: Påfør høje temperaturfedt (såsom silikonefedt) på ventilstamtrådene og styrer riller regelmæssigt.
Udskiftning af tætningsring: Kontroller slidet af PTFE-tætningsring hvert 3. år, og forkort det til 1 ~ 2 år for højtryksbetingelser.
