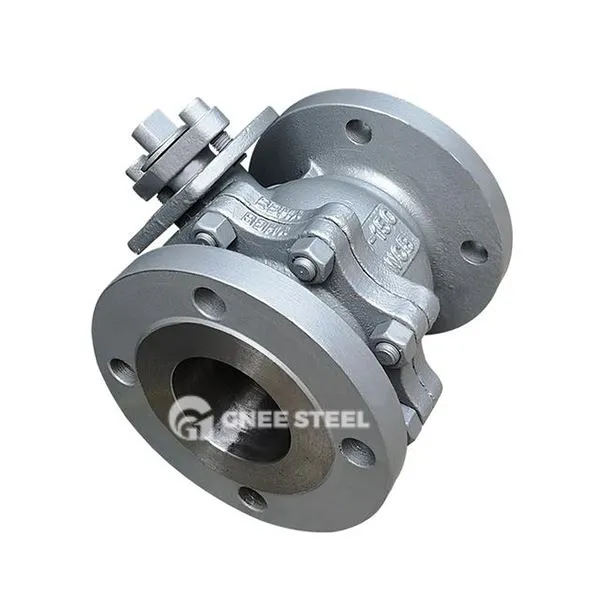

ISO 5211 Direkte monterede kugleventiler Beskrivelse
ISO 5211 Direkte monterede kugleventiler er ISO 5211 -kompatible ventiler med en standardiseret interfaceplatform på toppen til direkte montering af elektriske og pneumatiske aktuatorer uden behov for yderligere parenteser. Disse kugleventiler er designet til at forenkle aktuatorinstallationsprocessen og forbedre systemets kompatibilitet og bruges i vid udstrækning i højtryk, høj-temperatur og alvorlige mediekontrolscenarier. Dens kernefunktioner inkluderer:
Standardiserede grænseflader: Aktuatorer og ventiler er direkte forbundet til hinanden, tilpasning til en række forskellige aktuatorer og reduktion af vedligeholdelsesomkostninger;
Friktionsfri åbning og lukning: Bolden og ventilsædet er ude af kontakt under drift, hvilket reducerer forseglingsoverfladeslitage;
Høj tætningskvalitet: Tvungen tætningsmekanisme (mekanisk kilning + væskeassistent) sikrer nul lækage (tætningskvalitet op til VI).
Kernestruktur og designfunktioner
Nøglekomponentdesign
Høj platformgrænseflade:
Toppen af ventilkroppen er bearbejdet til en firkantet eller rund platform, der opfylder ISO 5211 -standarder, hvilket giver bolthulsplaceringer og dimensionelle specifikationer til understøttelse af sømløs aktuatormontering;
Platformhøjder og hulrum er standardiseret til at rumme multirotary eller delvist roterende aktuatorer.
Forseglingssystem:
Dobbelt tætningsmekanisme: Ved lukning af ventilen stammer bolden ned for at danne et mekanisk tvungen tætning, væsketryk for yderligere at hjælpe med at forbedre tætningseffekten;
Sædermateriale: Metal Hård tætning (wolframcarbidspray) Høj temperatur og højtryksresistens (-101 grad ~ 815 grad), blød tætning (PTFE) kemisk korrosionsbestandighed.
Sikkerhedsbeskyttelse:
Stam anti-flyvende struktur for at forhindre, at det mellemstore tryk skubber stammen;
Brandsikker design (f.eks. Grafitpakning) sikrer sikkerhed under arbejdsvilkår for høj temperatur.
Driftsprocedure
Åben: Drej ventilstammen mod uret, kuglen løfter fra sædet og roterer 90 grader, flowstien er helt åben;
Lukning: Drej ventilstammen med uret, nulstilles kuglen og presser derefter ned for at danne et tætning.
ISO 5211 Direkte monterede kugleventiler Specifikation
| Produktbeskrivelse | ISO 5211 Direkte monterede kugleventiler |
| Nominel diameter | 1/4 "~ 4" (DN6 ~ DN100) |
| Driftstemperatur | -46 deg. C ~ 200 grader. C (udvalget af servicetemperatur kan variere for forskellige materialer) |
| Driftspress | 1000Wog |
| Hovedmaterialer | SS304, SS316, SS304L, SS316L |
| Sæde/tætningsmaterialer | Ptfe |
| Pakning/pakning | Ptfe |
| Designstandard | ASME B16.34, ISO STD |
| Strukturel længde | ANSI og fremstilling af standard |
| Forbind ender | BSP, NPT |
| Slutter standard | ASME B1.20.1 |
| Teststandard | ISO5208, API598 |
| Betjeningsmetode | Håndtag |
| Anvendelse | Koldt/varmt vand, olie, gas |
| Andre funktioner 1 | 2 stykker krop |
| Andre funktioner 2 | Lille driftsmoment |
| Andre funktioner 3 | Med eller uden at dirigere monteringsplade |
| Andre funktioner 4 | Lager er tilgængelig |
| Andre funktioner 5 | OEM |
ISO 5211 Direkte monterede kugleventiler
Applikationer
Petrokemisk industri: olie -rørledning med høj temperatur (temperaturresistens 815 grad), hydrogeneringsreaktorindgang og udløb;
Naturgasoverførsel: Pipeline med højt tryk (klasse 600 ~ 2500), LNG-opbevarings- og transportsystem (-196 gradstabilitet);
Miljøbeskyttelsesingeniør: spildevandsbehandling (korrosionsbestandig blød tætning), partikelholdige medieafskæring (slidbestandig coatede sfærer);
Automationsindustri: Farmaceutisk aseptisk rørledning (elektrisk aktuator præcisionskontrol), fødevareforarbejdning (hurtig åbning og lukning).
