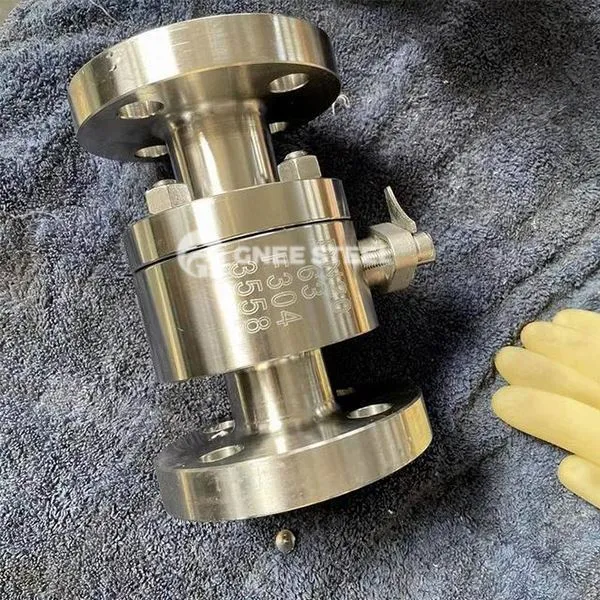

Smedede stålhøjtryk kugleventiler Beskrivelse
Højtryks smedede stålkugleventiler bruges hovedsageligt til langdistance-rørledningstransport af olie og naturgas- og bygasrørledningssystemer. På grund af de unikke egenskaber ved ventiler, der bruges i langdistancelinjes, betragtes deres evne til at modstå rørledningstress, sikkerhed, vejrbestandighed og langvarig pålidelighed fuldt ud overvejes under design; Forseglingen og den strukturelle design er unik for det specielle stuntfirma. Driftstilstandene inkluderer manuelorm og orm geardrev, pneumatisk, elektrisk, gas-hydraulisk binding, elektrisk-hydraulisk binding og forskellige specielle kontrolformer.
Smedede stålhøjtryk kugleventiler Specifikation
|
Testtryk (MPA) |
Nominelt tryk (MPA) |
Trykniveau (klasse) |
|||||||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
25.0 |
150 |
300 |
400 |
600 |
900 |
1500 |
|
| Styrketest |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24 |
37.5 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
38.4 |
| Forseglingstest |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
17.6 |
27.5 |
2.2 |
5.6 |
7.5 |
11.2 |
16.8 |
28.1 |
| Lufttæthedstest |
0.5-0.7 |
||||||||||||
| Driftstemperatur |
PTEE mindre end eller lig med 150 graders ppl e mindre end eller lig med 300 graders kulfiber mindre end eller lig med 350 grader |
||||||||||||
| Relevante medier | C: Vand, olie, damp P: salpetersyre (temperatur mindre end eller lig med 200 grad) R: eddikesyre (temperatur mindre end eller lig med 200 grad) | ||||||||||||
Smedede stålhøjtryk kugleventiler
Funktioner
Ultra-højt tryktolerance
Forgings har raffineret korn, og deres trykstyrke er 30% højere end for støbegods med et maksimalt tryk på 100 MPa.
Adaptable til ekstreme miljøer
Anti-hydrogensulfidkorrosion (NACE MR0175 Standard);
FireProof Certification (API 6FA).
Intelligent sikkerhedsmekanisme
Dobbeltblokeringsafladning (DBB): hulrummet kan tømmes, når rørledningen er isoleret;
Emergency SEAL GREASE -injektionsport: Midlertidig middel, når tætningen mislykkes ved at injicere forseglingsfedt.
Applikationer
Core of Energy Transmission and Distribution
Naturgas langdistance-rørledning (hovedlinieafbrydelse over klasse 600);
LNG ultra-lav temperaturopbevaring og transport (-196 graders flydende nitrogen arbejdsvilkår).
Højrisiko industrielle scenarier
Udnyttelse af svovlholdige olie- og gasfelter (anti-H₂s-korrosion);
Kemisk højtryksreaktor (25 MPa+surt medium).
Frontier -teknologifelter
Intelligent Gas Pipeline Network (Linked Control + Fire Emergency Seal);
Aerospace-drivmiddelrørledning (nul lækagebehov for ultra-pure-medium)
