Smed 3- vej kugleventilbeskrivelse
Smedt trevejskugleventil henviser til en speciel kugleventil, hvis ventilkrop dannes ved smedningsproces (forskellig fra støbt ventilkrop) . den har højere materialetæthed og trykstyrke og er egnet til barske arbejdsforhold med højt temperatur, højt tryk, stærk korrosion eller høj rengøringskrav .
Fordele
1. ydelse med høj styrke og trykbestandighed
FORMING DENSITETS FORVENT
Smedningsprocessen eliminerer støbning af pore -defekter, øger materialetætheden med 15%og har højere trækstyrke;
Trykbærende kapacitet kan nå klasse 900 (90MPa) , som er velegnet til ultrahøjt trykolie og gasrørledninger .
Luk temperatur sejhed garanti
Smedt stål (såsom ASTM A350 LF2) behandles kryogenisk med en påvirkningsenergi på større end eller lig med 40J ved -196 grad og er resistent over for lav temperatur sprød revner .
2. Forbedret forsegling pålidelighed
Metal Hard SEAL -tilpasningsevne
Smedningsoverfladen har en høj finish (RA mindre end eller lig med 0,8μm) og matches med wolframcarbidbelagte kugler for at opnå class VI tætning;
Forseglingslivet forlænges med 3 gange under høje temperaturforhold (450 grader) (sammenlignet med støbte ventillegemer) .
Bidirectional pres selvbalancerende
Dobbelt stempeleffektventilsædet design, nul lækage (lækagehastighed mindre end eller lig med 10 ⁻⁶ mbar · l/s), når forskel for frem og omvendt tryk er mindre end eller lig med 10MPa .
3. Fordele ved strukturel optimering
Kompakt og let design
Under det samme trykniveau er den smedte stålventilkrop 30% lettere end støbningsventilkroppen, hvilket sparer installationsrum; Top-monteret struktur: Ingen grund til at afvikle rørledningen til vedligeholdelse, og onlineudskiftning af sæler tager mindre end 30 minutter . enhanced sikkerhedsbeskyttelse
Det forfalskede ventilstamme i ét stykke eliminerer risikoen for brud og opfylder API 607 brandsikre certificering (ingen lækage efter 30 minutters brand ved 650 grader);
Anti-statisk enhed (modstand mindre end eller lig med 10Ω) forhindrer gnister i at betjene brandfarlige medier .
Smed 3- Way Ball Valve Specifikation
Specifikation
Valve kropsmedningsproces
Materiale: kulstofstål (A105), rustfrit stål (304/316L) eller nikkelbaseret legering (såsom N6);
Fordele: smedning eliminerer støbning af porefejl, og lejetrykket kan nå klasse 900.
Ball- og flowkanal design
Struktur af T-type: Tre porte er ortogonale for at opnå afledning, sammenløb eller medium switching (såsom olieforhold);
Struktur af L-type: Kun to porte er tilsluttet, dedikeret til flowretningskontakt (såsom kølevandskanalskift);
Kuglens overflade gennem hullet er hærdet (såsom wolframcarbidsprøjtning), og slidstyrken øges med 2 gange .
Forseglingssystem
Ventilsæde: Polytetrafluoroethylen (PTFE) bruges til normal temperatur, forbedret peek/pPL bruges til høj temperatur; Metal hårdt tætning bruges til ultrahøjt tryk;
Top-monteret design: Ventilstammen og bolden smedes som helhed og kan adskilles og samles online under vedligeholdelse .
Drivtilstand
Manuel, pneumatisk (ATEX-certificeret) eller elektrisk svarhastighed mindre end eller lig med 0 . 5 sekunder (nødafskæringsbetingelse).
Produktions- og testkrav:
Materiale certificering: - Forgings overholder ASTM A105 (kulstofstål) eller A182 (rustfrit stål);
- Giv materiel sporbarhedsrapport og varmebehandlingsregistre
SEAL TEST: - Lavt trykstætning (0,6MPa) lækagehastighed mindre end eller lig med ISO 5208 klasse V;
- Højtrykstætning (1,1 gange nominelt tryk) Nul synlig lækage
Performance test: - 2000 trykåbning og lukning af cyklusser (ingen fastklemning/lækage);
-Anti-statisk test (stamboldmodstand mindre end eller lig med 10Ω)
Special certificering: - API 6D (rørledningsventil);
- API 607 brandbeskyttelsescertificering (obligatorisk krav til petrokemisk industri)
Applikationer
| Industri | Aplications | fungere |
|---|---|---|
| Petrokemisk | Råolie proportionering, katalytisk krakningsrørledning | Kontroller nøjagtigt blandingsforholdet mellem medier for at forhindre reaktorkoking |
| Energi og elektricitet | Dampsystemafledning, kedelfodervandskontakt | Sørg for pålidelig strømningsafskæring under høje temperatur og højtryksbetingelser (trykresistens større end eller lig med 25MPa) |
| Metallurgisk industri | Blastovnskølevand Circulation System | Skift hurtigt vandkredsløb for at forhindre, at køling af afbrydelser forårsager overophedning af udstyr |
| Fine kemikalier | Korrosiv mediefordeling (syre/alkali -rørledninger) | Smedt ventilkrop har 50% højere korrosionsbestandighed, hvilket eliminerer risikoen for lækage |

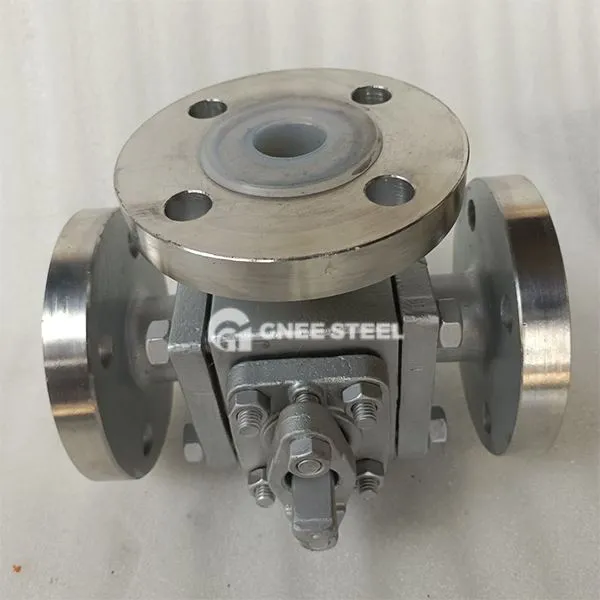

Smed 3- måde kuglekugleventil
Pakning og transportspecifikationer
Packing -krav
Ventildiameter mindre end eller lig med DN100: Træboks foret med fugtbeskyttet oliepapir, flangeoverflade udstyret med plastikbeskyttelsesdæksel;
Ventildiameter ＞ DN100: Ramme Træboks fast, ventilkrop ophængt for at forhindre kollision .
Transportation Mark
Kassemærkning: "opad" "Fugtbesæt" Mark og ventilmodel, trykniveau;
Vedhæftede dokumenter: pakningsliste, certifikat for overensstemmelse, materialrapport, testcertifikat (inklusive API/ISO -certificering)
