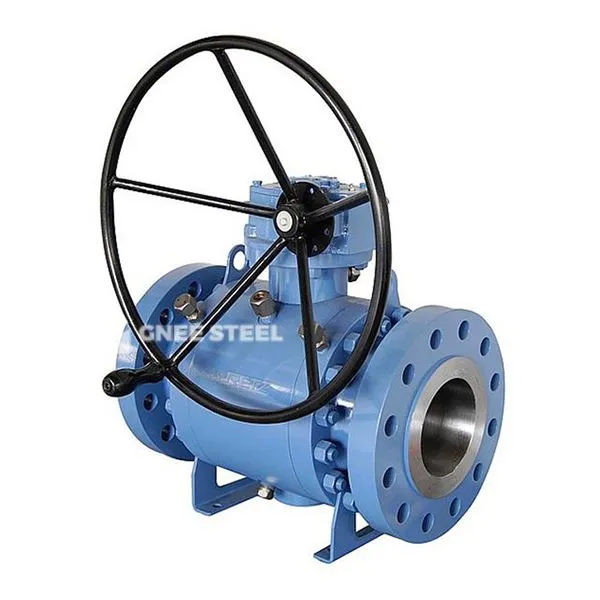

Flange smed kugleventil

Flange smedede kugleventil er en kugleventil, hvis ventilkrop dannes ved smedningsproces og tilsluttes rørledningen gennem flangen. Bolden er drevet af ventilstammen for at rotere 90 grader for at realisere væske-on-off-kontrol. Forgingprocessen får ventilkroppen til at have højere styrke og er velegnet til høj temperatur, højt tryk og barske arbejdsvilkår.

Strukturelle funktioner ‌ ‌

Smedt stålventil kropsstruktur ‌ ‌

Ventillegemet er smedet med smedt stål med høj styrke (såsom ASTM A105 carbonstål, F304\/F316 rustfrit stål), med tæt struktur og signifikant bedre påvirkningsmodstand og trykbærende kapacitet end støbt ventilkrop; ​ ​

Flangegrænsefladen overholder ASME B16.5 -standarden, fastgøres til rørledningen ved bolte, har pålidelig tætning og er let at adskille og vedligeholde. ‌

Styrke kernekomponenter‌
‌Ball‌: Overfladehærdningsbehandling (såsom overflade af carbid), slidbestandig og korrosionsbestandig, høj tætningstabilitet ved langvarig anvendelse; ‌

Ventilsæde‌: Valgfri metalforsegling (rustfrit stål + tætningsfedt) eller blød tætning (PTFE\/PEEK) for at imødekomme behovene i forskellige medier; ‌

Valvestam‌: Anti-blowout-design, direkte forbundet til aktuatoren (manuel\/pneumatisk\/elektrisk), lavt drejemoment. ‌

Fuldboring Flow Channel Design‌
Strømningskanalen er i overensstemmelse med den indre diameter af rørledningen med ekstremt lille tryktab (strømningsmodstandskoefficient ≈ 0. 05), der er egnet til stor strømningslevering.

Trykvurdering: Klasse 150 til klasse 2500 (op til PN420);

Diameterområde: DN15 til DN300 (1\/2 "til 12");

Temperaturgrænse:

Standardtype: -29 grad til +200 grad (PTFE -ventilsæde);

Udvidet type: -196 grad til +540 grad (metal hård tætning);

Forbindelsesmetode: Flange (ASME B16.5), Butt -svejsning (ASME B16.25).



Flange smed kugleventil



 Fordele ‌
‌Ultra-højt trykbærende kapacitet‌: Klasse 2500 (42MPa) har ingen deformation under højtryksbetingelser, og sikkerheden er 50% højere end for støbningsventilkroppen; ‌

Modstandsdygtig over for ekstreme temperaturer‌: Metal hård tætningsløsning understøtter 540 graders høj temperatur eller -196 grad dybt koldt medium; ‌

Long life design‌: Combination of hardened ball and spring-loaded valve seat, opening and closing life>100, 000 gange; ‌

Omkostninger til lav vedligeholdelse‌: Modulær struktur understøtter hurtig udskiftning af tætninger, hvilket reducerer nedetid med 70%.

 Applikationer ‌

Petroleum og naturgas‌: Højtryksolie- og gasbrøndsudstyr (klasse 2500), nøgleafbrydelsespunkter på olierørledninger; ‌

Energi og kraft‌: Superkritiske damprørledninger (mindre end eller lig med 540 grader), kernekøle -kølesystemer; ‌

Specialkemikalier‌: stærkt ætsende medier (såsom koncentreret svovlsyre, flydende chlor), højtrykspolymerisationsreaktorer; ‌

Deep Cold Engineering‌: LNG Liquefaction Station (-162 grad flydende nitrogentransport).
