Top Entry kugleventiler består generelt af et ventilhus og venstre og højre forbindelseslegemer. Forbindelseslegemet og ventilhuset er forbundet med bolte. Tilslutningsflangens tykkelse og boltenes forbindelsesstyrke bør udformes analogt med en flange med samme diameter som ventilhuset. Forbindelsesstyrken skal være Forhindre, at røret løsner forbindelsen og forårsager, at tætningen svigter. Ventillegemet og forbindelseslegemet er i kontakt ansigt til ansigt uden mellemrum imellem. Tætningen skal opfylde brandsikkerhedskravene og bruger en kombination af gummi "O" ring og viklet metalpakning. Men med den hurtige udvikling af fuldsvejset ventilhusteknologi i de senere år, har den gradvist erstattet den splittede struktur med risiko for lækage.
Størrelsesområde: 2" til 36"
Bedømmelse: 150# til 2500#
Ender: Flange RF, RTJ, BW, Hub End forbindelser
Fuld boring / reduceret boring
Blødt sæde
Antistatisk og anti-blow out stilk design
Læbeforseglingsdesign
Kryogen applikation efter anmodning
Betjening: Håndtag, gear, pneumatisk eller elektrisk aktuator
Topmonterede kugleventiler Specifikationer:
|
Design Ansigt til ansigt Ende til ende Endeflange BW Slut Prøve Brandsikker test Særlig |
ASME B16.34/API 6D ASME B16.10/API 6D ASME B16.10/API 6D ASME B16.5 ASME B16.25 API 6D API 607/API 6FA NACE MR-01-75 |
|
DETALJERTIL TOPINDGANGSKUGLEVENTILER |
|
|
Trykklassificering og størrelse: |
PN10 til PN25, ANSI klasse 150 til klasse 1500 |
|
DN50 til DN600 |
|
|
2"~24" |
|
|
50A~600A |
|
|
Materiale: |
Krop: WCB, CF8, CF8M, LCB, LCC |
|
Motorhjelm: WCB, CF8, CF8M, LCB, LCC |
|
|
Kugle: A105, SS304, SS316 |
|
|
Frempind: F6a, SS304, SS316 |
|
|
Sæde: Devlon, EPDM, Metal, Viton, PTFE, NBR |
|
|
Specialmateriale på forespørgsel. |
|
|
Betjent type |
Håndtag, pneumatisk, gear, elektrisk, bar aksel osv. |
|
Struktur: |
Topindgang |
|
Flangeforbindelse: |
EN1092 & ANSI B16.5 & JIS |
|
Slags |
Flange RF, RTJ |
|
Maksimale arbejdstemperaturer: |
Nitril: 80 grader |

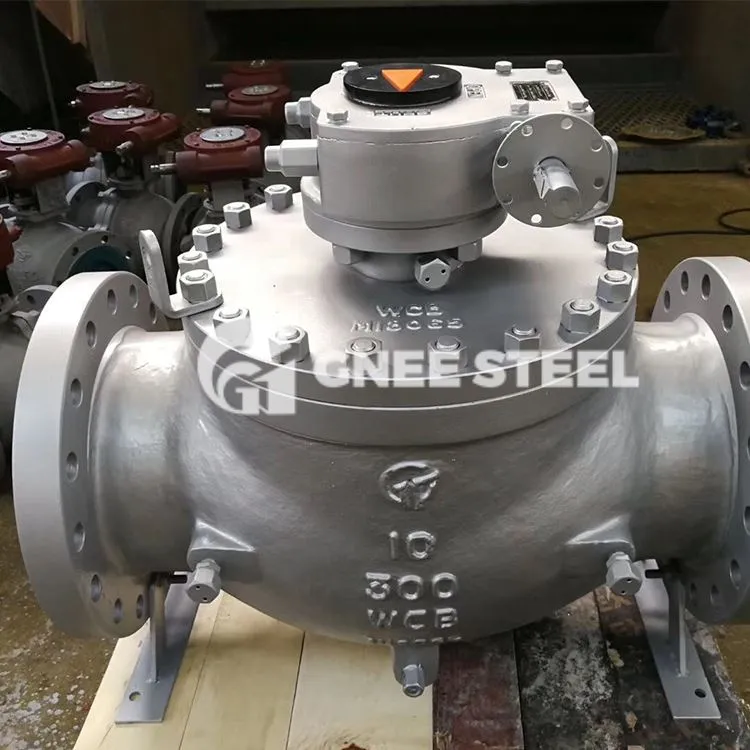

Topindgang flydende kugleventil
