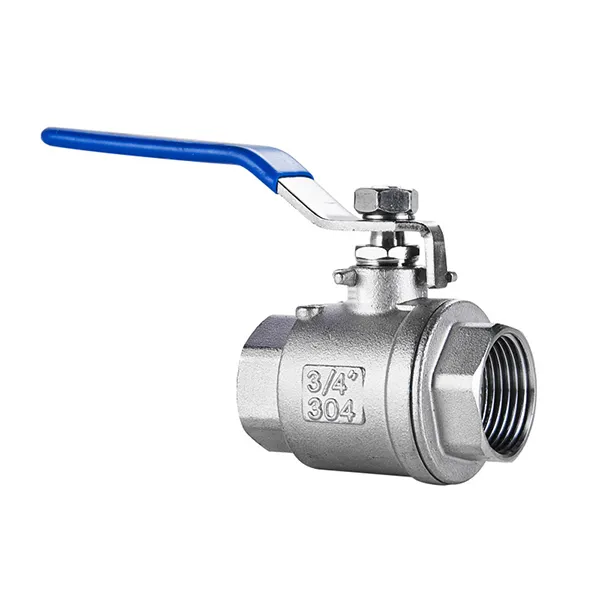

Boldventil skruet ende

Kugleventil skruet ende er en speciel type kugleventil. Afslutningen af ​​ventilkroppen vedtager en ‌internal tråd eller ekstern gevindstruktur til at oprette forbindelse til rørledningen. On-off og flowkontrol af rørledningsmediet opnås ved at dreje bolden (lukning af stykke). Dets kernefunktion er, at det ikke kræver svejsning eller flangeforbindelse og er velegnet til hurtig installation og demontering i lavtryk og scenarier med små diameter.

Struktur og arbejdsprincip‌
‌Core struktur‌

‌Valve Body‌: Hoveddelen er lavet af rustfrit stål eller kulstofstål, og slutningen behandles til ‌taper rørtråd (NPT) eller lige rørtråd (G) ‌, som er velegnet til forskellige rørledningsstandarder;
‌Ball‌: Et sfærisk lukningsstykke med et gennem hul, som kan åbnes helt eller helt lukket ved at rotere 90 grader;
‌Valve STEM OG HANDWEEL‌: Moment overføres gennem ventilstammen under manuel betjening, og den elektriske model integrerer aktuatoren for at opnå automatisk kontrol;
‌Sealing -komponent‌: PTFE eller elastomerforseglingring for at sikre nul lækage i den lukkede tilstand.
‌ Working Principle‌

Når kugleshullet er på linje med rørledningen, passerer væsken igennem. Efter roterende 90 grader er det gennemgående hul vinkelret på rørledningen, hvilket fuldstændigt blokerer for mediets strøm;
Forseglingen afhænger af pressekraften mellem bolden og ventilsædet. Nogle modeller bruger det mellemstore tryk for at forbedre tætningseffekten (flydende kuglestruktur).



Boldventil skruet ende



Funktioner ‌

‌ Liget at installere: gevindforbindelse eliminerer svejse trin og reducerer byggeomkostningerne; ‌ Lysvægtdesign‌: Sammenlignet med flangekugleventiler reduceres vægten med 30%~ 50%; ‌Reliable tætning‌: Lækagehastighed mindre end eller lig med ISO 5208 B-niveau standard, egnet til vand, olie, gas og andre medier.

Anvendelser ‌ Civilian Field‌

Husholdnings vandforsyningssystem (DN15 ~ DN25 -rørledning), kontrol af varmt og koldt vand til og fra; ‌Gas komfurforbindelsesrørledning ved hjælp af kobberventilkrop + PTFE tætning, varme og korrosionsbestandighed. ‌Industrielt felt‌

Kemisk instrumentets rørledning med lille diameter (DN10 ~ DN50), kontrol af syre- og alkali-mediumstrøm; ‌ Laboratory Equipment Gas System, ekstern trådforbindelse til let modulær samling
