1. Grundlæggende koncepter

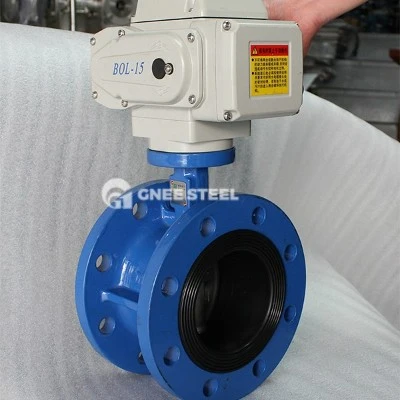

Den motoriserede sommerfuglventil er en speciel type sommerfuglventil. Dens kernefunktion er den integrerede Power Drive -enhed, der erstatter manuel drift med eksterne strømkilder såsom elektrisk, pneumatisk eller hydraulisk for at opnå fjernbetjening og automatisk justering af ventilen. Den bruger rotationen af sommerfuglpladen omkring ventilakslen som kerneaktionen (normalt er rotationsvinklen 0 grad til 90 grader) og styrer strømmen af mediet i rørledningen eller afskærer fluidpassagen ved at ændre sommerfuglpladeåbningen.
2. Kernestruktur og drevtilstand
Ventilkrop og sommerfuglplade
Ventilkroppen er normalt lavet af trykbestandige materialer såsom støbt stål og rustfrit stål, og sommerfuglpladen er et skiveformet metal eller sammensat struktur. Forseglingsoverfladen kan konfigureres med bløde materialer såsom gummi og PTFE eller metal hårde sæler.
Drevmekanismen er direkte forbundet til ventilstammen for at drive sommerfuglpladen for at rotere for at opnå åbning og lukning eller throttling.
Power Drive Type
Elektrisk drev: Drevet af motor- og reduktionsenhed understøtter præcis justering af åbningen (såsom proportional justering), der er egnet til scenarier, der kræver hyppig drift eller adgang til automatiseringssystemer (såsom vandplanter, kraftsystemer);
Pneumatisk drev: Bruger trykluft til at drive cylinderen med hurtig responshastighed og fremragende eksplosionssikker ydeevne, der ofte bruges i brandfarlige og eksplosive miljøer såsom kemisk industri og fødevareforarbejdning;
Hydraulisk drev: Bruger hydraulisk system til at tilvejebringe højt drejningsmoment, der er egnet til kontrol af rørledninger til stor diameter og højtryk (såsom olierørledninger).
3. Anvendelsesscenarier og fordele
Industriel automatiseringskontrol: Indse dynamisk strømningsjustering i spildevandsbehandling og termiske rørledninger og arbejde med PLC -system for at forbedre proceseffektiviteten;
Mergency Cutoff: Pneumatisk sommerfuglventil kan udstyres med hurtig udstødningsventil, som kan afslutte den afsluttende handling inden for 0,5 sekunder i nødsituationer (såsom gaslækage);
Special medium behandling
4. Udvælgelsesovervejelser
Medieadaptabilitet: Softforseglede sommerfuglventiler er velegnede til rene væsker (såsom vand og olie), mens hårdforseglede sommerfuglventiler er mere egnede til medium indeholdende partikler eller høj temperatur (såsom damp og pulver);
Drevmatchning: Elektriske sommerfuglventiler skal overveje strømforsyningsstabilitet og strømforbrug, og pneumatiske modeller er afhængige af luftforsyningskapaciteten i det trykluftsystem;
Forseglingsniveau: Forskellige niveauer af tætningsstrukturer såsom ANSI -klasse 150 til klasse 600 skal vælges i henhold til arbejdstrykket.
