Hvad er API 6A ventiler?
API 6A-standarden specificerer ydeevne, design, materialer, prøvning og inspektionskrav til boreadgangsudstyr, der dækker specifikke udstyrstyper såsom portudblæsningssikringer, ringformede udblæsningssikringer, hydrauliske fittings og borefirere. Standarden præciserer udstyrets driftsbetingelser under tryk, temperatur og væskeforhold nede i borehullet og dækker tekniske detaljer såsom svejsning, mærkning, opbevaring og transport. Som et vigtigt teknisk grundlag for API-certificering er denne specifikation meget udbredt i den globale oliefeltsudstyrsfremstillingsindustri.
Anvendelsesområde
Denne internationale standard gælder for følgende specifikke udstyr:
a) Brøndhovedudstyr:
- Hus til kappehoved:
- T-shirt med kappehoved:
- T-shirt med rørhoved:
- Konverter-t-shirt:
- Multi-beklædning (slange) hovedkrop og tee.
b) Forbindelsesenheder og tilbehør:
- Konverterforbindelsesenheder,
- Reduktion af rørhoved:
- Topforbindelsesenheder:
- T-shirts og krydser:
- Væskeprøvetager:
- Reducer-T-shirt og overgangs-T-shirt.
c) Husbøjler og slangeophæng:
- Dornophæng:
- Ophæng.
d) Ventiler og choker:
- Enkelt-afslutningsventil:
- Multi-afslutningsventil:
- Drivventil:
- Aktuatorventil:
- Kontraventil:
- Drosselventil:
- Overfladesikkerhedsventil og -aktuator, undervandssikkerhedsventil og -aktuator;
- Modtryksventil.
e) Enkelt-forbindelsesanordninger [flangetype, gevindtype, andre endeforbindelsesanordninger (OEC) og svejset type]
- Svejsehalsforbindelsesenhed;
- Blindflangeforbindelsesenhed:
- Enhed med gevindforbindelse:
- Reduktion og forsegling af forbindelsesenhed:
- Rørstik:
- Ventil adskillelsesprop.
f) Andre enheder:
- Aktuator:
- Korn:
- Trykgrænsepenetrationsenhed:
- Pakning:
- Foderværktøj og testværktøj (se appendiks H):
- Slidfast-bøsning (se appendiks H).
Typisk udstyrsterminologi, der bruges i denne internationale standard, er vist i figur 1 og 2. Alle dele, der er i overensstemmelse med de metriske tabeller i hovedteksten i denne internationale standard eller tabellen med sædvanlige enheder i USA i appendiks B, er kvalificerede: se introduktion.

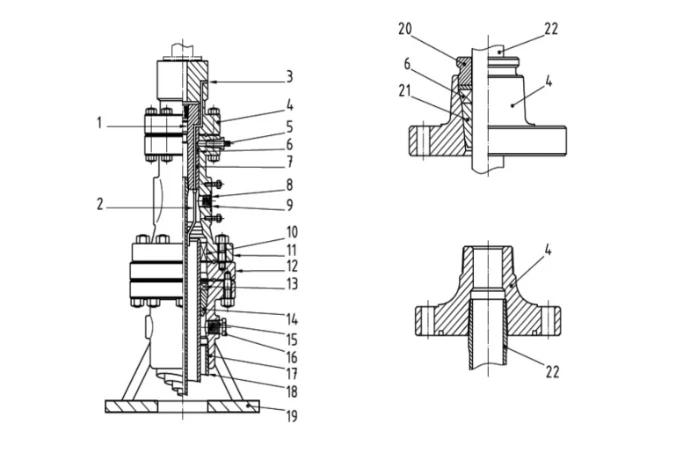

API 6A Ventil tegning
1. Forberedelse af modtryksventil 12. Dobbelt studsreduktion
2. Sikkerhedsventil kontrolledning nede i borehullet 13. Ringformet huspakning
3. Sikkerhedsventilens styreledningsudgang nede i hullet 14. Husophæng (sliptype)
4. Slangehovedreduktion 15. Gevindudtagsforbindelse
5. Spændeskrue 16. Rørprop
6. Rørophængspakning 17. Foringshovedhus
7. Forlængerhals rørophæng med sikkerhedsventil kontrolledning nede i hullet 18. Overfladebeklædning
8. Sideudløb af studs-type 19. Brøndhovedstøtteplade
9. Ventilafmonteringsprop 20. Rørpakningsstøtte
10. Bundhuspakning 21. Rørophæng (sliptype)
11. Slangehoved fire-vejs 22. Slange
