Forskellen mellem trunnion-monterede og flydende kugleventiler:
Trunnion-ventiler håndterer højt tryk/stor boring med sten-fast stabilitet ved hjælp af enfaste kugle & flydende sæder. Flydende ventiler vinder i lavt/middeltryk/lille boring med deresbevægelig bold & faste sæder.
Detaljeret opdeling:
Kuglefikserings- og tætningsprincip:
Trunion ventil:
Struktur:Bolden erstift understøttet top og bund af solide tap - den bevæger sig ikke.
Forsegling: Sæder "svæver" (ofte fjederbelastet-). Lukketrykskubber sæderne mod den faste kugle. Højere tryk=tættere tætning.
Flydende ventil:
Struktur:Bolden erkun forbundet med stilken (med spil), ellers ikke understøttet - selve bolden flyder/bevæger sig.
Forsegling: Sæder er fastgjort i ventilhuset. Lukketrykskubber den flydende kugle mod det nedstrøms faste sæde. Højere tryk=kugle presset hårdere.
Driftsmoment:
Trunnion-ventil: Lavere og stabilt drejningsmoment. Fast bold betyder, at friktionen hovedsageligt kommer fra sæder. Drejningsmomentet stiger gradvist med trykket. Ideel til store størrelser/højtryk og mindre aktuatorer.
Flydende ventil: Højere og tryk-Følsomt drejningsmoment. Skal overvinde friktion fra kugleknusning mod sædet. Momentskyder i vejret under højtryk/store størrelser, har brug forstørre (dyrere) aktuatorer. Mindre påvirkning ved små størrelser/lavt tryk.
Tryk- og størrelsesevne:
Trunnion Valve: King of High-Pressure/Large-Bore. Bygget til højt tryk (Klasse 600, 900, 1500, 2500+) og stor boring (DN100/NPS 4"+). Strukturelt robust, høj pålidelighed.
Floating Valve: Master of Low/Medium-Pressure/Small-Bore. Bedst til lavt/medium tryk (mindre end eller lig med klasse 600, mest almindeligt Mindre end eller lig med DN50/NPS 2"). Højt tryk/store størrelser risikerer kugleforvrængning, sædeskade og for stort drejningsmoment.
Forseglingsretning:
Trunnion-ventil: Typisk tovejs. Forsegler pålideligt uanset strømningsretning (bekræft specifikt design).
Flydende ventil: Typisk ensrettet. Stoler på flow, der skubber bolden modnedstrømssæde. Omvendt forsegling er svag.
Kompleksitet og omkostninger:
Trunnion-ventil: Mere kompleks, flere dele. Tapper, lejer, fjedersæder=højere produktionsomkostninger(især mindre størrelser). Generelt større/tyngre.
Flydende ventil: Enklere, kompakt, færre dele. Lavere produktionsomkostninger (vigtig fordel ved små størrelser/lavt tryk). Lettere vægt.

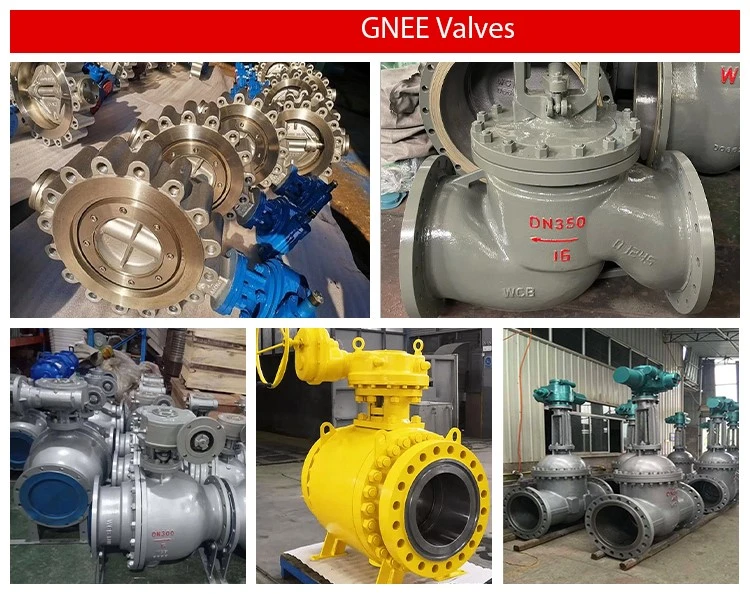

tap og svævende kugleventil på lager
