Den top-monterede kugleventil har et top-indgangsdesign med kuglen, tætningsringen og andre kernekomponenter installeret gennem toppen af ventilhuset. Dette giver mulighed for vedligeholdelse eller udskiftning af sæde uden at skille rørledningen ad. Den opnår åbning/lukning af rørledningsmediet eller strømningsregulering ved at rotere kuglen 90 grader, hvilket gør den velegnet til højt-tryk, ætsende og svært-at-at adskille rørledningsapplikationer (såsom nedgravede rørledninger).
Strukturelle egenskaber
- Fast kugledesign: I modsætning til flydende kugleventiler forbliver kuglen i en top-monteret kugleventil i en fast position under ventilåbning og lukning, hvor kun sædet roterer rundt om kuglen. Dette design forbedrer ventilens trykmodstand og holdbarhed, hvilket gør den særligt velegnet til applikationer med højt-tryk.
- Top-Monteret installation: Ventilens aktuator (f.eks. manuel, pneumatisk, elektrisk) er monteret oven på ventilhuset. Dette letter vedligeholdelse og reparation, især fordelagtigt i installationsmiljøer med begrænset plads-.
- Dobbelt blokerings- og udledningsfunktion: Nogle top-monterede kugleventiler er designet med dobbelte blokerings- og udledningsfunktioner, hvilket sikrer fuldstændig lukning af rørledningen og forhindrer medielækage, selv under vedligeholdelse eller udskiftning af sæde, og opfylder sikre driftskrav.
- Forseglingsydelse: Anvender typisk metal-til-metal hårde forseglinger eller er udstyret med elastiske forseglingsringe, der sikrer pålidelig forsegling under ekstreme forhold, samtidig med at den giver tovejs forseglingsevne, velegnet til systemer med tovejs medieflow.
Anvendelsesområder
- Olie og gas: Anvendes i olie- og gasfeltindsamling og -transport, langdistancerørledninger- og naturgasbehandlingsanlæg til at kontrollere strømmen af medier såsom naturgas og råolie, især velegnet til højtrykstransmissionssystemer.
- Kemiske og petrokemiske industrier: Velegnet til kemiske processer, der indeholder ætsende, giftige eller høje-temperaturmedier, såsom transport af kemiske råmaterialer og kontrol med reaktionsmedier.
- Power Industry: Anvendes i kraftværkers damp- og kondensatsystemer til-højtryksdampafbrydelse og regulering, hvilket sikrer sikker og effektiv systemdrift.
- Offshore-platforme: I offshore-faciliteter såsom olieplatforme bruges top-faste kugleventiler i vid udstrækning til væskekontrol i undersøiske rørledninger og platforme på grund af deres korrosionsbestandighed og høje-tryksydelse.
Drift og vedligeholdelse:
- Nem betjening: Fjernbetjening eller lokal manuel betjening kan opnås gennem aktuatoren, hvilket giver hurtig respons og nem betjening.
- Praktisk vedligeholdelse: Selvom det top-monterede design letter vedligeholdelsen, kræver dens komplekse struktur stadig professionelt personale til vedligeholdelse. Regelmæssig inspektion af tætninger, lejer og aktuatorer er nødvendig for at sikre korrekt ventilfunktion.
- Installationskrav: Under installationen skal du sikre korrekt justering af ventilen med rørledningsflangen og korrekt installation og ledningsføring af aktuatoren. I betragtning af dens vægt og størrelse kan passende løfteudstyr være påkrævet.

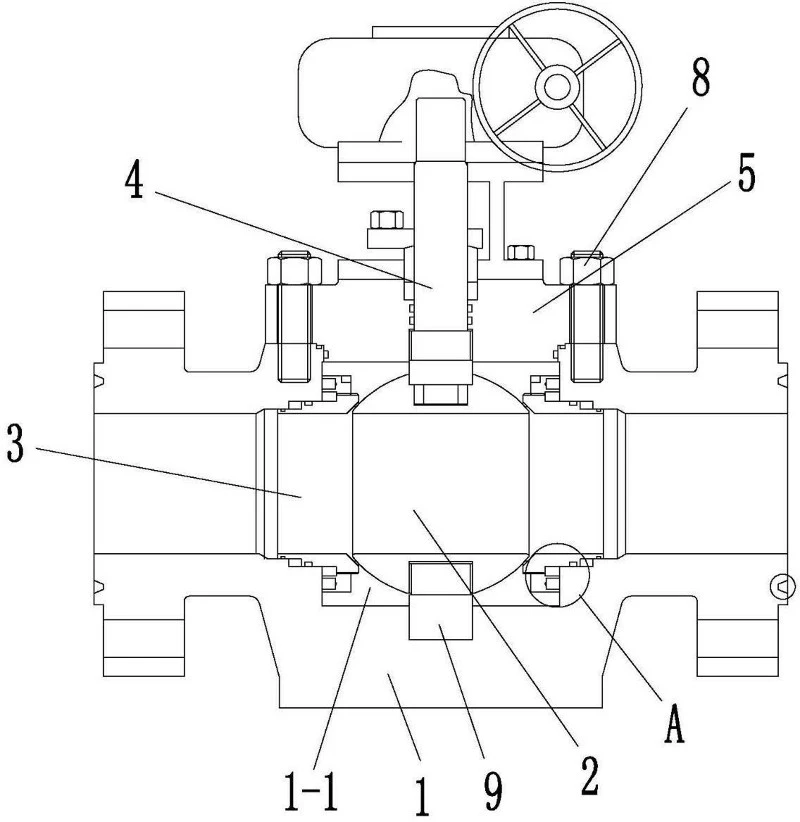

Topindgangstappmonteret kugleventil tegning
