Pneumatiske klodeventiler

Pneumatisk klodeventil er en kontrolventil, der bruger trykluft som strømkilde. Det får ventilskiven til at stige og falde gennem den pneumatiske aktuator for at opnå fuld åben/tæt kontrol over rørledningsmediet. Det er velegnet til hurtig afskærings- og sikre isoleringsbehov inden for oliefelt, kemisk industri og strøm.

Kernestruktur og arbejdsprincip
Grundlæggende komponenter:
Pneumatisk aktuator: Dobbeltvirkende eller enkeltvirkende cylinder, der modtager kontrolsignalet (4 ~ 9 bar trykluft) for at drive ventilstammen til at bevæge sig.
Ventilkrop og ventilskive: Ventilskiven er en plugformet struktur, forseglingsoverfladen vedtager et fladt eller konisk overfladedesign, og ventilsædet svejses med koboltbaseret hård legering for at forbedre slidbestandigheden.
Forseglingsform: Tvungen tætning (mediumtryk hjælpeforsegling) eller selvforsegling (ventilskivepressforsegling).
Arbejdsprincip:
Den pneumatiske aktuator skifter luftkilderetning gennem magnetventilen, skubber stemplet eller membranen for at drive ventilstammen for at bevæge sig lodret, så ventilskiven kontakter eller adskiller sig fra ventilsædet for at opnå åbning og lukning.
‌FAILURE BESKYTTELSE‌: Enkeltvirkende aktuatorer er afhængige af foråret nulstilling og lukker automatisk, når luft går tabt (fejlsikker type) ‌.

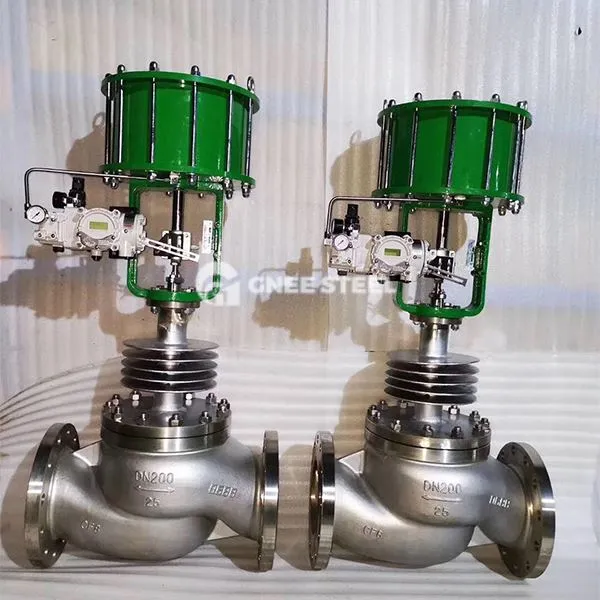

Pneumatiske klodeventiler



Anvendelse:

Industriel afskæring: Nødafskæring af høj temperaturdamp og ætsende medier (inklusive H₂S, CO₂).
Sikker isolering: Likefieret naturgas (LNG) opbevarings- og transportørledninger, flydende iltpumpeudtag af luftparationsudstyr.

Udvælgelsespunkter:

Medium egenskaber: For medium indeholdende partikler foretrækkes den hårde tætning + skråt ventilsædet struktur til at reducere slid.
Aktuator: For forskelle med høj trykforskel (＞ 10 MPa) skal der vælges en dobbeltvirkende cylinder for at sikre drivkraften.
Installationsretning: Mediets strømningsretning skal være i overensstemmelse med pilen på ventilkroppen for at undgå omvendt installation og tætningsfejl.
