Motoriseret klodeventilbeskrivelse
Motoriseret klodeventil er en automatiseret ventil, der styrer strømmen af væske ved at køre ventilstammen op og ned gennem en elektrisk aktuator. Dens kernekomponenter inkluderer ventilkroppen, ventilskiven, ventilsædet og elektrisk drivenhed, som er egnede til nøjagtigt afskæring eller regulering af rørledningsmedier.
1. Internationale produktionsstandarder og testkrav
Design- og fremstillingsstandarder
Amerikansk standard (API\/ASME): Ventilkropsdesign og trykvurdering skal overholde ASME B16.34, og den elektriske aktuator skal overholde API 609 -standarden (for Valve Drive -enheder);
Materielle specifikationer : Ventilkropsmaterialet skal opfylde ASTM -standarderne (såsom A216 WCB Carbon Steel, A351 CF8M rustfrit stål), og tætningsoverfladen skal svejses med hård legering (såsom Stellite 6) for at forbedre høj temperaturresistens.
Krav til Performance -test
Sealing Test: Udfør højtryksluftstæthedstest i henhold til API 598-standard, og lækagehastigheden skal være mindre end eller lig med 0. 01%× DN (mm\/min);
Trykresistens og livstest: Skal bestå den cykliske trykprøve, der er specificeret i ISO 5208 (såsom 10, 000 åbning og lukningstider uden lækage under PN100);
Miljøtilpasningsevne: Ventiler, der bruges i atomkraftværker, skal opfylde IEEE 382 seismiske modstandsstandarder, og olie- og gasindustrien skal passere NACE MR0175 Hydrogensulfidkorrosionsbestandighedscertificering.
Motoriseret klodeventilspecifikation
|
punkt |
værdi |
|
Anvendelse |
Generel |
|
Portstørrelse |
Dn 25- dn100 |
|
Garanti |
1 år |
|
Oprindelsessted |
Kina |
|
Magt |
Elektrisk |
|
Mediernes temperatur |
Normal temperatur |
|
Brandnavn |
DKV |
|
Struktur |
Kontrollere |
|
Medier |
Vand |
|
Tilpasset support |
OEM, ODM |
|
Forbindelse |
flange |
|
Kropsmateriale |
SS316\/SS304\/WCB |
|
Tætningsmateriale |
Ptfe |
|
Arbejdsmedium |
Luftvandsolie gas |
|
Arbejdstemperatur |
-20 grad ~ 70 grad |
|
Spænding |
AC220V AC110V DC12V DC24V |
|
Nominel størrelse |
Dn 25- dn100 |
|
Arbejdstryk |
PN 16 til 160 |

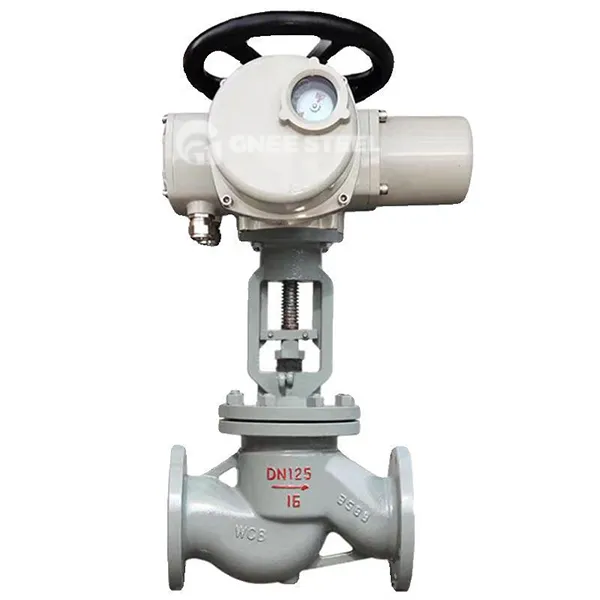

Motoriseret klodeventil
Applikationer
Energi og effekt: Brugt i termisk effekt\/atomkraftdampsystemer (temperatur mindre end eller lig med 550 grader, tryk mindre end eller lig med PN160), hvilket kontrollerer nødafslutningen af hoveddamprørledningen;
Petrokemisk: transport af svovlholdige olie eller ætsende medier (såsom svag syre, flydende naturgas), der er egnet til klasse 600 lb højtryksrørledninger;
Farmaceutiske stoffer og mad: Ventiler i aseptisk kvalitet bruger 316L rustfrit stålventilorganer og PTFE-sæler, opfylder FDA-hygiejnestandarder;
Vandbehandling og metallurgi: Kontroller kølevandscirkulation og høj temperatur smeltet saltstrøm og modstå skylning af partikelholdige medier.
