Beskrivelse af gaskloddeventil
Gas Globe Valve er en tvungen tætningsventil, der er specielt designet til gassystemet. Det kan opnå pålidelig gasafbrydelse eller strømningsregulering gennem ventilskivenes lodrette bevægelse langs ventilsædets midterste linje.
I henhold til applikationsscenariet kan det opdeles i:
Generel gasstopventil: såsom J41F -serien, der er egnet til medium og lavtryksrørledninger såsom naturgas og flydende petroleumsgas (nominelt tryk PN 16- PN25);
Precision Justering Gas Stop Valve: såsom hastighedsforholdet Stop -ventil, hvilket sikrer, at åbningen af brændstofjusteringen svarer lineært til gasstrømmen ved at kontrollere indløbstrykket.
Kerne strukturelle funktioner
FORFORET SEALING DESIGN
Når ventilskiven er lukket, passer det mekaniske tryk, der påføres af ventilstammen, tæt med ventilsædet for at sikre nul lækage og blokere gasstrømmen. Forseglingsydelsen opfylder API 598 -standarden.
Short Stroke Valve Stem
Ventilstammen har et kort løfteslag (ca. 1\/3 af portventilen), hurtig åbning og lukningshastighed og lille driftsmoment, som er velegnet til arbejdsvilkår, der kræver hyppig justering.
Flow Retning Optimering
Vedtagelse af "lavt ind og højt ud" flowretningsdesign bruges selve gastrykket til at forbedre tætningseffekten, og den lukkede tilstand er mere stabil.
Kernefunktioner
Sikkerhed Cutoff
I en nødsituation kan ventilen hurtigt lukkes for at blokere gasforsyningen for at forhindre lækageulykker (såsom reparation af rørledningen eller detekterer overdreven gaskoncentration).
Flow -regulering
Gasstrømmen styres lineært gennem ventilskiven for at opnå trykstabilitet (såsom at holde brændstofjusteringsventilens indløbstryk konstant).
Throttling og trykreduktion
I højtryksgasrørledninger reduceres strømningshastigheden gennem strukturen reduceret diameter for at undgå virkningen af højhastigheds luftstrøm på nedstrømsudstyr.
Gas Globe Valve Specifikation
|
punkt |
værdi |
|
struktur |
Globus |
|
anvendelse |
Industri |
|
Oprindelsessted |
Kina |
|
Henan |
|
|
Tilpasset support |
OEM, ODM, OBM |
|
garanti |
1 år |
|
mediernes temperatur |
Lav temperatur |
|
Brandnavn |
Gnee |
|
medier |
LO2, LN2, LAR, LNG |
|
temperatur |
-196+150 grad |
|
kaliber |
Dn 15-200 mm |
|
Trykområde |
1. 6-35 MPA |
|
Forbindelsesmetode |
Tråd, flange eller svejsning |
|
Ventilkropsmateriale |
Rustfrit stål med lav temperatur |
|
Drivtilstand |
Manuel, elektrisk, pneumatisk |
|
Type |
Lige gennem type |

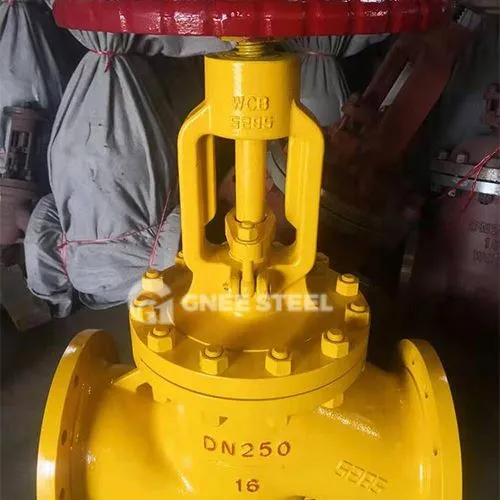

Gas Globe Valve
Sammenligning af tekniske fordele
Vs gasportventil: bedre forsegling (tvungen tætning vs fladstætning), egnet til forhold for høj trykforskel;
vs gasboldventil: højere reguleringsnøjagtighed (lineær flowkontrol vs fuld åben\/tæt tilstand);
VS Emergency Shut-Off Valve: Har både regulering og slukningsfunktioner, ikke kun ulykkesrespons.
