Bonnetless Globe Valve Beskrivelse
Bonnetless globe valve is a valve that eliminates the risk of leakage at the connection by eliminating the traditional bonnet structure. Its valve body and sealing components are designed as an integrated whole. It is specially developed for fluid control needs under high temperature, high pressure and harsh working conditions. It is suitable for scenes with extremely high requirements for sealing reliability, such som magt og petrokemisk .
Struktur og designfunktioner
Integreret ventillegeme:
Ventilkroppen og tætningskomponenterne smedes eller støbes som en helhed uden en uafhængig motorhjelmstruktur, der fuldstændigt eliminerer lækagerisikoen for den ydre flange eller gevindforbindelse af ventilkroppen;
Den sekundære throttlingstruktur (såsom trappet ventilsæde) vedtages for at reducere den direkte erosion af mediet på ventilskivens forseglingsoverflade og forlænge levetiden .
Seal og transmissionssystem:
Sealing Surface: Ventilskiven og ventilsædet svejses med hård legering (såsom stellitlegering), med en hårdhed på større end eller lig med HRC40, og slidstyrken forbedres med mere end 3 gange;
stammen samling: Overfladen af rustfrit stålstamme (såsom 17-4 pH) er hård krombelagt, og fyldstoffet vedtager fleksibel grafit eller metalviklingsstruktur for at tilpasse sig højt temperatur og højt trykmiljø .
Bonnetless Globe Valve Specifikation
Nominel diameter (DN) og størrelse
| Nominel diameter (DN) | Ventillængde (mm) | Tilsvarende rørdiameter (MM) | Bemærkning |
|---|---|---|---|
| 15 | 130 | φ20 | Velegnet til kontrol af små strømning præcision |
| 25 | 160 | φ32 | Almindeligt anvendt i kemiske instrumentrørledninger |
| 50 | 230 | φ57 | Hovedspecifikationer for mellemspændingssystem |
| 100 | 350 | φ108 | Specielle til store damprørledninger |
| 200 | 600 | φ219 | Ultrahøjt tryk OMKABELSESMODNING MODEL |
Nominelt tryk (PN) og temperaturområde
| Trykniveau (PN) | Relevant temperaturområde | Typiske materialer | Tilsvarende industristandarder |
|---|---|---|---|
| PN16 | -50 grad ~ 200 grad | 304 Rustfrit stål | Konventionel kemisk industri, vandbehandlingssystem |
| PN25 | -50 grad ~ 300 grad | 316L rustfrit stål | Korrosiv mediekontrol |
| PN40 | -196 grad ~ 400 grad | Duplex stål (2205) | Lav temperatur og højtryksscener |
| PN100 | -50 grad ~ 550 grad | Legering med høj temperatur (Inconel 625) | Termisk effekt hoveddampsystem |

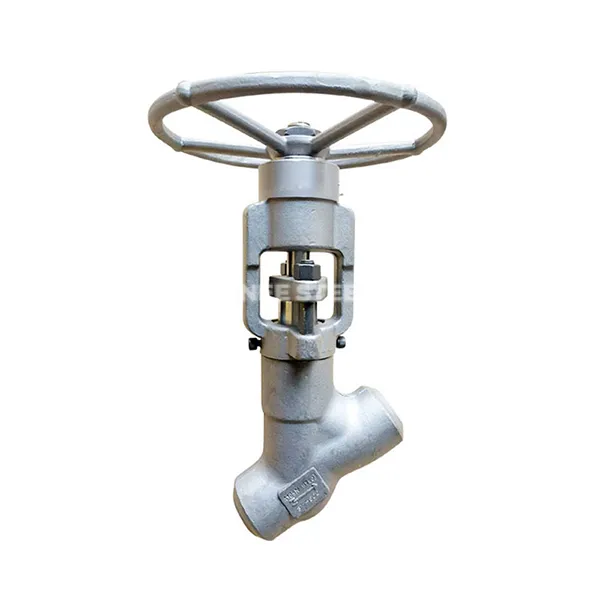

Motorhjelmsløs sædeventil
Ansøgninger:
Højtemperatur og højtryksdampsystem:
Hurtig isolering af den vigtigste damprørledning af termiske kraftværker, modstå 540 graders /25MPa arbejdsforhold, idet man undgår lækage forårsaget af termisk deformation af traditionelle ventilafdækningsflanger;
Korrosiv mediekontrol:
Indløbs- og udløbsventilerne for reaktoren for den petrokemiske hydrogeneringsenhed er velegnet til 42MPa højt tryk og svovlholdige medium korrosion, og der er ingen fejlrekord for tætningsoverfladen;
Sårlig miljø inden for nuklear industri:
Den primære kredsløbskølevæskeisoleringsventil på Nuclear Island har passeret ASME III-nuklear kvalitetscertificering og opfylder de langsigtede tætningskrav til forseglinger i strålingsmiljøet .
Sammenligning med traditionelle klodeventiler
| Sammenligningsgenstande | Bonnetless Globe Valve | Konventionel klodeventil (med motorhjelm) |
|---|---|---|
| Risiko | Intet eksternt lækagepunkt (ventilkropsintegration), lækagehastighed mindre end eller lig med 0,001% DN | Flange/gevindforbindelser er tilbøjelige til lækage (lækagehastighed er ca. 0,01% DN) |
| Strukturel styrke | 6 gange det nominelle trykbærende kapacitet (normal temperaturtest) | Konventionel 4 gange testtryk (ASME B16.34 Standard) |
| Installationskompleksitet | Intet behov for installation af motorhjelm, hvilket reducerer idriftsættelsestiden med mere end 30% | Den fladhed i motorhjelmen skal kalibreres nøjagtigt |
| Relevant temperatur | -196 grad ~ 650 grad (metalforseglingssystem) | -29 grad ~ 550 grad (begrænset af ventilafdækningspakningen) |
