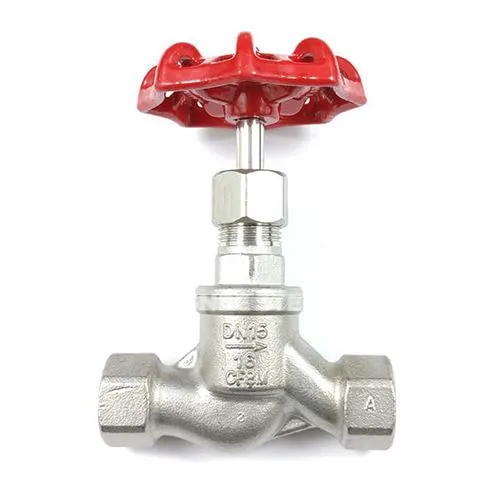

Ansi Globe Valve Beskrivelse
ANSI Globe Valve henviser til et tvangsforseglet stopventil, der overholder ventildesign- og fremstillingsstandarderne etableret af American National Standards Institute (ANSI) og Society of Mechanical Engineers (ASME). Det bruges specielt i industrielle rørledningssystemer, der strengt skal følge det amerikanske standardsystem. Dens kerne specifikationer inkluderer:
Design og teststandarder: Bestem ventilkropstrykkekapaciteten og materialekompatibilitet i henhold til ANSI B16.34 (ventiltryk-temperaturvurdering);
Forbindelsesstandarder: Flangedimensioner følger ANSI B16.5 for at sikre kompatibilitet med rørledningsystemer.
Kernestruktur og tekniske egenskaber
Valve kropsmateriale og trykniveau
Materialerne inkluderer støbt stål, rustfrit stål (såsom 304\/316L) osv. Med et nominelt trykområde på 150 lb ~ 2500lb, egnet til høje, mellemstore og lavtryksforhold;
Ventilskiven og ventilsædet svejses med carbid- eller stellitbelægning for at forbedre slidstyrke og korrosionsbestandighed.
Drive Mode
Understøtter manuel betjening (håndhjul eller gearkasse) og automatisk drev (elektrisk\/pneumatisk aktuator) for at imødekomme kontrolbehovene i forskellige scenarier.
Flow retning og forseglingsdesign
Vedtagelse af strømmen "lavt ind og høj ud" bruges det mellemstore tryk til at hjælpe tætningen for at sikre nul lækageydelse under forskel med højt tryk.
Ansi Globe Valve Specifikation
|
punkt |
ventil |
|
Anvendelse |
Industriel brug, vandindustriel brug, husholdningsbrug |
|
Portstørrelse |
Dn 10- dn1000 |
|
Garanti |
24 måneder |
|
Oprindelsessted |
Kina |
|
Henan |
|
|
Magt |
Manuel, elektrisk, pneumatisk, hydraulisk |
|
Mediernes temperatur |
Lav temperatur\/høj temperatur\/normal temperatur\/medietemperatur |
|
Brandnavn |
Gnee |
|
Struktur |
Fast og float kugleventil |
|
Medier |
Gas, olie, vand, damp |
|
Tilpasset support |
OEM, ODM, OBM |
|
Leveringstid |
7-15 dage |
|
Belægning |
Tilpasset |
|
Fungere |
Blow-down ventil, aflastningsventil, atmosfærisk ventil, bypass-ventil |
|
Ventilkrop |
Smed svejsning |
|
Kropsmateriale |
304, 304L, 316L |
|
Standard |
API609 EN593 BS5155 EN1092 ISO5211 |
|
Portstørrelser |
Fuld boring og reduceret boring |
|
Applikationsfelter |
Vand, olie og naturgas |
|
Design og fremstilling |
BS6364, MESC SPE77\/200, JB\/T7749 |
|
Fire Safe Design |
API607, API 6FA |
ANSI Globe Valve
Valg og vedligeholdelsespunkter
Selection Principles
Vælg materialer i henhold til mediets egenskaber (f.eks. Lav temperaturstål er påkrævet til flydende ammoniaksystemer, og 316L rustfrit stål er valgt til ætsende medier);
Smedede stålventilkrop + bælgeforseglingsstruktur foretrækkes til højtryksrørledninger.
Specifikationer for vedligeholdelse
Kontroller regelmæssigt ventilforseglingen (API 598 Standard lækage -test anbefales hver 6. måned);
Hyppige åbnings- og lukningsscenarier kræver kontrol af slid på ventilstamtråden og smøring i tide
