A105 Globe Valve Beskrivelse
A105 Globe Valve er en tvungen tætningsventil lavet af ASTM A105 smedt stål, som er specielt brugt til medium cutoff og strømningskontrol i høje temperatur og højtryksrørledningssystemer. Dens kernefunktioner inkluderer:
Materialefunktioner: A105 er et lavt kulstof smedt stål (svarende til 20 kulstofstål) med høj styrke, høj temperatur og højtryksmodstand og kan modstå arbejdsforholdene op til 570 grad;
Sealing Design: Forseglingsoverfladerne på ventilskiven og ventilsædet svejses ofte med hård legering (såsom stellit), som er slidbestandig og erosionsbestandig og opnår tovejs tæt tætning;
Strukturel form: Det understøtter design med fuld diameter eller reduceret diameter, og ventildækslet vedtager selvforsegling, gevind eller svejset forbindelse til at tilpasse sig forskellige installationsscenarier.
A105 Globe Valve Specifikation
ASTM A105\/A105M: Specificerer den kemiske sammensætning og mekaniske egenskaber ved ventilsmedninger;
Gb\/t 12228-2006 : Kinesisk standard specificerer de tekniske forhold for smedning af kulstofstål.
Design og fremstillingsstandarder:
Ansi B16.34: Højtryksventildesignspecifikation, der dækker klasse 150 ~ 2500 trykniveauer;
ASME B16.25: Strukturelle dimensioner og rillebehov til rumpe -svejsning ender;
JB\/T 3595: Domestol Power Station Valve Acceptance Standard, verificering af styrke og forseglingsydelse
Funktioner
Tryk og temperaturresistens:
Trykområde: Dækker klasse 150 ~ Klasse 2500 (PN16 ~ PN420), der understøtter 16 ~ 32MPa højtryksscenarier;
Temperaturområde: -29 grad ~ +570 grad, høje temperaturmodeller er velegnede til kraftværks dampsystemer.
Operationel pålidelighed:
Hurtig åbning og lukning: Ventilskiven har et kort slag (maksimal strømning nås, når den nominelle diameter åbnes med 25%~ 30%), og åbningstiden er kort;
Effektbestandigt design
Vedligeholdelses bekvemmelighed:
Onlinevedligeholdelse: Den omvendte forseglingsstruktur i hovedkroppen reducerer frekvensen af nedlukningsvedligeholdelse;
Pakning af optimering: Den dobbelte pakningsmuffe justeres automatisk for at reducere risikoen for lækage.

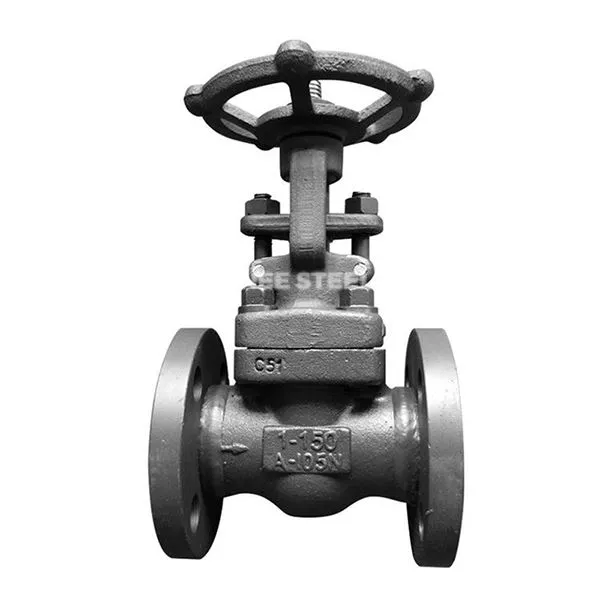

A105 Globe Valve
Valgsanbefalinger
Tilpasningsevne til arbejde:
Højtryk og høj temperaturscenarie: Klasse 1500 eller derover foretrækkes, og ventilkropsmaterialet er krom-molybdænstål (WC6);
Korrosive medier: Forseglingsoverflade svejses med hård legering, og ventilstammen er lavet af 316 rustfrit stål til korrosionsbeskyttelse.
Valg af driftstilstand:
Hyppig åbning og lukning: Konfigurer pneumatisk eller elektrisk aktuator (skal opfylde IP67 -beskyttelsesniveauet);
Manuel betjening: DN mindre end eller lig med 80 ventiler kan bruge orm gearkasse til at reducere driftsmomentet.
Installationsformular:
Rumbegrænset scenarie: Vælg svejsning ende eller kompakt flangeforbindelse (ANSI B16.5);
Hyppige demonteringskrav: Ring-tilsluttet motorhjelmstruktur (RJ Flange) foretrækkes
