BS5163 Gate Valve Beskrivelse
BS5163 Gate Valve er en speciel ventil til vandforsyningssystem designet i henhold til den britiske standard BS 5163. Det hører til afskæringsventil krav og er egnede til det nominelle trykområde for PN 10- pn 25.
2. kernestruktur og tekniske egenskaber
Ventilkrop og materiale
Ventilkropsmateriale: Duktilt jern (QT450) eller støbejern (HT250) med epoxyharpiksbelægning (større end eller lig med 250 μm) sprøjtet på overfladen for at forbedre korrosionsbestandigheden; Støbt stål (WCB) kan vælges til høje temperaturforhold;
Flow Channel Design: FLAT-BOTTOM Ventilsæde i fuld diameter for at undgå afsætning af urenheder, flowresistenskoefficient mindre end eller lig med 0 . 08 (optimering er særlig betydelig, når DN er større end eller lig med 200).
Sealing System
Oft tætningstype: porten er helt dækket med EPDM- eller NBR -gummilag, og kompressionsdeformationen når 5% -10% for at danne et elastisk tætning, og lækageniveauet når ANSI klasse VI;
Hard tætningstype
Drive og transmission
Operationstilstand: Standard manuel håndtag (i overensstemmelse med BS5163 driftsmomentspecifikation), DN større end eller lig med 300 udvidelige pneumatiske/elektriske aktuatorer; Valve STEM STRUKTURE: Både stigende STEM-type (åbning af visualisering) og skjult STEM-type (kompakt installation) sameksisterer, og ventilstammaterialet er 2CR13 rustfrit stål eller messing (korrosionsbestandig miljø) .
BS5163 GATE VALVESPECIFIKATION
| Parametre | Værdiområde/egenskaber |
|---|---|
| Nominel diameter (DN) | 50-1200 mm (Common 100-600 mm) |
| Trykniveau | PN10/16/25 (BS klasse 150-600) |
| Relevant temperatur | -29 grad ~ 120 grader (blød tætning) / 450 grad (hård segl) |
| Relevante medier | Vand, spildevand, olie (tætningsmaterialer skal tilpasses) |

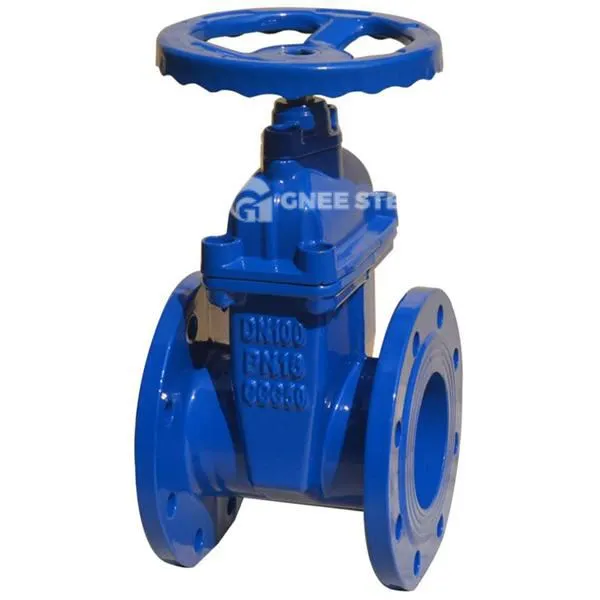

BS5163 Gate Valve
Ansøgninger:
Kommunal vandforsyning: afskæring af hovedlinjen i det urbane rørnetværk (lækagehastighed mindre end eller lig med 0,01%);
Industriel spildevandsbehandling: Kontrol af spildevandsrør, der indeholder faste partikler (mindre end eller lig med 20%);
Bygning af brandbeskyttelsessystem: Nødskæring af brandvandsrørledninger i pumpeværelser .
BS5163 Gate Valves opnå høj pålidelighed og lang livscyklus inden for vandforsyning og industriel væskekontrol gennem standardiseret design og materialeoptimering .
