Fjederbelastet kontrolventilbeskrivelse
Spring indlæst kontrolventil Dens kernemekanisme er:
FORWARD Flow åbning
Breverse strømning lukning: Når det mellemstore tryk forsvinder, eller der opstår tilbagestrømning, nulstiller fjederkraften hurtigt ventilskiven til forseglingspositionen for at blokere tilbagestrømningen.
Den afsluttende handling udløser tryk (dvs. brudstryk) afhænger af fjederstivheden og de mellemstore arbejdsvilkår.
Type og struktur
Klassificering ved struktur:
Spring in-line type: Ventilskiven er parallel med rørledningsaksen med en kompakt struktur, der er egnet til rørledninger til små diameter (DN15 ~ 100 mm);
Spring Y Type: Ventilskiven er i en bestemt vinkel på rørledningen med lavere strømningsmodstand og let vedligeholdelse. Det bruges ofte i højtryks- eller hyppig åbnings- og lukningsscenarier;
Swing Spring Assisted Type: Kombinerer hængslet svingventilskive med fjederbuffer for at reducere lukningspåvirkningen og er velegnet til rørledninger til stor diameter (DN200 ~ 1200mm).
Key -komponenter:
Spring materiale: rustfrit stål (304\/316L) eller legeringsstål, korrosionsbestandig og elastisk stabil;
Sealing Form: Metal Hard Seal (højt temperatur og højt tryk) eller elastisk blød tætning (PTFE\/grafit), opfylder ANSI -klasse VI -lækagestandarder
Forårsbelastet kontrolventilspecifikation
|
Produktnavn |
Industri fjederkontrolventil |
|||
|
Størrelse |
1/2",3/4",1",11/4",11/2",2",21/2",3",4" |
|||
|
Forbindelsesafslutning |
gevind |
|||
|
Standard |
3A, DIN, SMS, ISO |
|||
|
Pakning |
Silikone, EPDM, Viton |
|||
|
Operation måde |
Manuel, pneumatisk og elektrisk aktuator |
|||
|
Maksimal temperatur |
10bar |
|||
|
Arbejdstemperatur |
-10 grad til +120 grad |
|||
|
Overfladepolering |
Ra mindre end eller lig med 0. 8μm |
|||
|
Forsendelsesmåde |
Af Express, med luft eller ad søvejen, som kundeanmodning |
|||
|
Anvendelsesomfang |
Mejeri, mad, øl, drik, apotek, kosmetisk, vand osv. |
|||

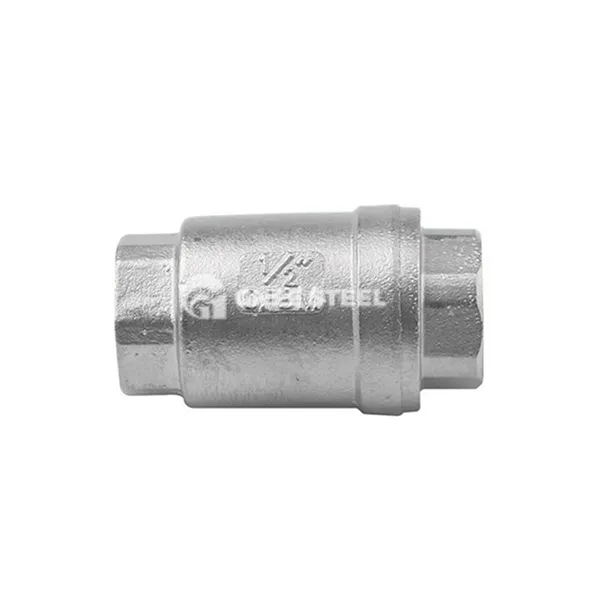

Fjederbelastet kontrolventil
Funktioner
Fast respons: Forårsassisteret lukning forkorter nulstillingstiden til mindre end 0. 5 sekunder, hvilket reducerer risikoen for vandhammer markant;
Høj tætning
Design af lav strømningsmodstand: Den strømlinede ventilkanalstruktur reducerer tryktab, og trykfaldstabet er mindre end 3% (helt åbent); Durabilitet: Fjederen og forseglingsoverfladen er slidbestandig, og levetiden kan nå 5 ~ 10 år (normale arbejdsvilkår).
Applikationer
HVAC -system: Forhindre kølevand eller dampstrømning, beskytte vandpumper og kedler;
Petrokemiske procesrørledninger: Kontroller den ensrettede strøm af ætsende medier (såsom syre- og alkali -væsker);
Hydraulisk transmissionssystem: Bloker tilbagestrømning af hydraulisk olie for at undgå aktuatoren i at miste kontrollen;
Fødevare- og farmaceutisk industri: Sanitær design (spejlpolering) opfylder behovene ved aseptisk væskekontrol.
