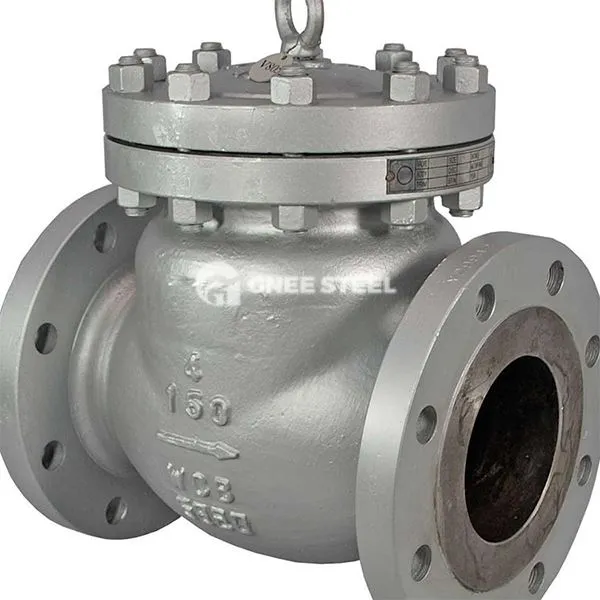

Trykstætningsventil

Trykforseglingsventil er en ventil, der forbedrer tætningsydelsen gennem mediets eget tryk. Det er velegnet til højt tryk, høj temperatur og ætsende medieforhold og er vidt brugt i petrokemisk, effekt og andre felter. Dens kernedesign bruger det mellemstore tryk til at skubbe tætningselementet til at passe tæt sammen med ventilsædet for at opnå en dynamisk tætningseffekt.

Kernestruktur og tætningsmekanisme

Nøglekomponenter:

Selvforsegningsventilafdækning: Den vedtager en metal-stramningsforseglingsstruktur. Jo større tryk, jo mere markant forseglingseffekten.

Swing Valve Disc: Den åbnes og lukkes af en rockermekanisme. Forseglingsoverfladen kan svejses med koboltbaserede legeringer eller indlagt med materialer såsom polytetrafluorethylen (PTFE).

Elastisk tætningsring: Nogle modeller er udstyret med overflødig pakning eller bælge for at forbedre forseglingens pålidelighed.

Forseglingsprincip:
Når det flyder i forreste retning, skubber mediumtrykket ventilskiven til at kontakte tæt med ventilsædet for at danne en selvforbedret tætning.

Når ventilskiven flyder i den modsatte retning, lukkes ventilskiven hurtigt under tyngdekraften eller fjederen for at forhindre tilbagestrømning.



Trykstætningsventil



Fordele‌

• Højtryksepasningsevne‌:

Det kan modstå pres op til klasse 2500 (ca. 42 MPa), der er egnet til langdistanceolie- og gasrørledninger og raffineringsenheder.

Den selvforseglende struktur klarer sig bedre under højt tryk og kræver ikke kontinuerligt eksternt tryk.

• Højtemperatur og korrosionsbestandighed‌:

Ventilkroppen er lavet af støbt stål, rustfrit stål eller legeringsstål, og det relevante temperaturområde er -196 grad ~ +550 grad.

Forseglingsoverfladen kan fremstilles af cementeret carbid (såsom stellit) eller PTFE, som kan modstå syre og alkalikorrosion.

• Lang levetid og lav vedligeholdelse‌:

Ventil Disc -rockeren er designet med en grænseenhed til at forhindre overdreven åbnings- og tætningsfejl.

Bellows eller metalforseglingsringen reducerer pakningslitage og udvider vedligeholdelsescyklussen til 3 gange den for almindelige ventiler.

Applikationer

• Petrokemisk industri‌: Bagstrømningsbeskyttelse af olieprodukter med høj temperatur (mindre end eller lig med 425 grader) og flydende ammoniakrørledninger i olieraffineringsenheder.
• Kraftsystem‌: Højtryks-envejskontrol af kedeldamprørledninger og kølevandssystemer til kernekraft.
• Farmaceutiske stoffer og mad: Sanitære anti-kontamineringssætninger til sterile væske rørledninger.
