Ventilspindelens akse afviger fra både midten af skiven og midten af kroppen, og aksen for ventilsædets rotation er i en vinkel med aksen af ventilhusets kanal. Denne konfiguration er kendt som en tre-excentrisk sommerfugleventil. Ventilpladens rotationscenter (dvs. ventilaksens centrum) er forskudt med afstanden A fra ventilpladens tætningssektion og med afstanden B fra midten af ventilhuset. Derudover danner centerlinjen af ventilhusets tætningsflade og centerlinjen af ventilsædet (dvs. ventilhusets midterlinje) en vinkelforskydning på . For at løse problemerne forbundet med den dobbelt-excentriske sommerfugleventil, inkorporerer sommerfugleventilen en tredje excentricitet. I dette design, mens ventilspindlens akse forbliver excentrisk, er den koniske akse af sommerfuglepladens tætningsflade forskudt i forhold til kroppens cylindriske akse. Følgelig, efter at den tredje excentricitet er påført, er forseglingssektionen af sommerfuglepladen ikke længere en sand cirkel, men en ellipse. Dette resulterer i en asymmetrisk tætningsflade, med den ene side vinklet mod kroppens midterlinje og den anden side parallelt med den.
Produktspecifikation
| Størrelse | DN25-DN2000 |
| Ansigt til Ansigt | API609, BS5155, DIN3202, ISO5752, JIS F7480, API594 og så videre |
| Tilslutningsflange | PN6/PN10/PN16/PN25/JIS5K/10K/16K/150LB/AS2129 Tabel D/E |
| Monteringsflange | ISO5211 |
| Arbejdstryk | PN10/PN16/PN25 |
| Anvendelse | Ferskvand, havvand, olie, gas, syre, mad, damp |
| Anvendelsestemperatur | -210~250 ºC |
| Prøvetryk | 1,1 MPa, 1,8 MPa, 27,5 MPa |
| Sædetype | Blød ryg/hård ryg/vulkaniseret |
| Tilslutningshuller Nr. | 2/4 huller |
| Kropstype | 1/2 stk |

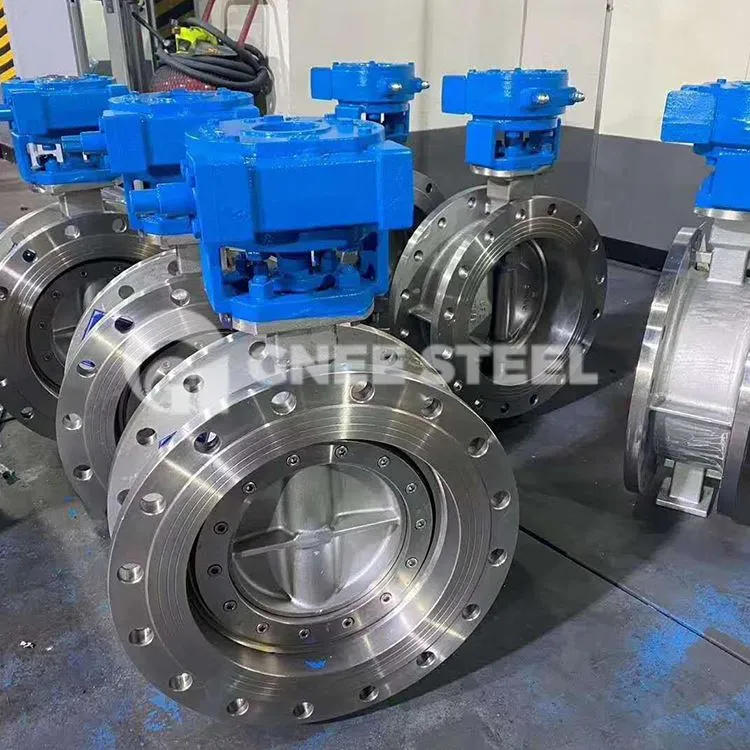

Tre excentriske sommerfugleventiler
