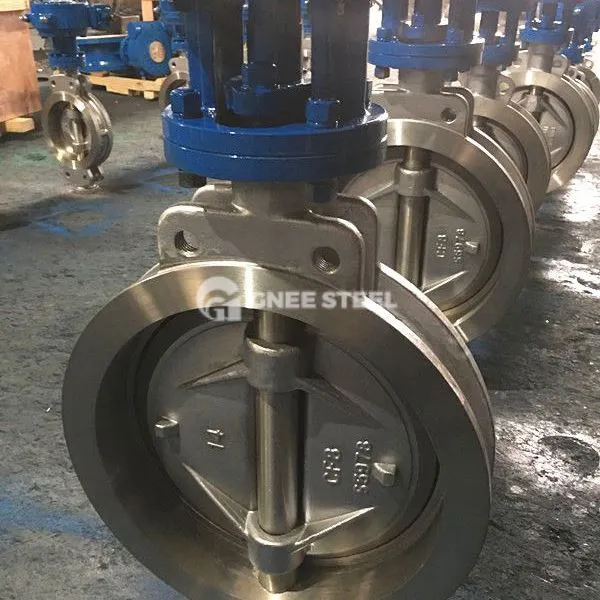

Enkelt excentrisk wafer sommerfuglbeskrivelse
Den enkelte excentriske skive-sommerfuglventil er en ventil, der får sommerfuglpladen til at rotere ved at rotere ventilstammen for at opnå rørledningsmedium on-off eller flowregulering. Dens kernefunktion er, at ventilstamaksen afviger fra midten af sommerfuglpladen og danner en enkelt excentrisk struktur, som effektivt spreder ekstruderingsspændingen mellem sommerfuglpladen og ventilsædet.
Strukturel
Valve Body: Cylindrisk design, kort aksial længde, indbygget sommerfuglplade, for det meste lavet af rustfrit stål, kulstofstål osv.
Butterfly Plade and Valve STEM: Sommerfuglpladen er skiveformet, fast forbundet til ventilstammen, og ventilstammen er excentrisk indstillet til at optimere tætningen.
Forseglingsstruktur:
Forseglingsringen kan indstilles på sommerfuglpladen (blødt materiale, såsom polytetrafluoroethylen), og tætningen opnås gennem elastisk deformation;
Eller et Z-formet tværsnitsventilsæde er designet på ventilkroppen, der er afhængig af det mellemstore tryk for at hjælpe tætningen.
WAFER -forbindelse: Ventilen klemmes direkte mellem rørflangerne med bolte, og strukturen er kompakt.
Enkelt excentrisk wafer sommerfuglspecifikation
Specifikationer og dimensioner
- Nominel diameter (DN): Det fælles interval er DN50 ~ DN1200;
- Trykniveau (PN): Normalt PN6 ~ PN25;
- Anvendelig temperatur: Den bløde tætningstype er generelt -20 grad ~ 150 grad, og metalforseglingstypen kan tilpasse sig højere temperaturer.
Funktioner
Strukturelle fordele
Lille størrelse, let vægt, let at installere og vedligeholde;
Let at betjene, kun 90 graders rotation er påkrævet for at åbne/tæt på helt.
Performance -egenskaber
Good tætning: Gennem elastisk ventilsæde eller mediumtryk hjælpeforsegling kan det tilpasse sig forskellige arbejdsforhold;
Low Flow Resistance: Det lineære forhold mellem sommerfuglpladeåbningen og strømningshastigheden er god, og justeringsydelsen er fremragende;
Durabilitet: Det dobbelte excentriske design reducerer ridsen mellem sommerfuglpladen og ventilsædet og forlænger levetiden.
Begrænsninger
Den enkelte excentriske struktur har stadig en vis ridning under skifteprocessen. De relevante scenarier ligner dem for den koncentriske sommerfuglventil. Dobbelt/tredobbelt excentriske typer er påkrævet for høj temperatur og højt tryk.
Gnee Single Excentric Wafer Butterfly
Anvendelse
Industrielle rørledninger: Fluidkontrol i petrokemisk, elektrisk strøm, metallurgi og andre felter;
Bygningssystemer: Vand/gasmediumregulering i vandforsyning og dræning, HVAC;
Miljøbeskyttelse og vandbehandling: Flowkontrol i spildevandsbehandlingsanlæg og pumpestationer;
Mad og medicin: Sanitær design er velegnet til ren medium transport.
Hvad er forskellen mellem enkelt excentrisk wafer sommerfuglventil og dobbelt excentrisk wafer sommerfuglventil?
1. strukturelle forskelle
Excentrisk design
Enkelt excentricitet: Kun ventilstamaksen afviger fra midten af sommerfuglpladen, så de øvre og nedre ender af sommerfuglpladen og kontaktoverfladen på ventilsædet spreder trykket, men den kan ikke fuldstændigt eliminere friktionen under skifteprocessen.
Dobbelt excentricitet: På baggrund af enkelt excentricitet afviger ventilstamaksen fra midten af ventilkroppen (danner to excentriske afstande), og sommerfuglpladen kan hurtigt løsne sig fra ventilsædet efter åbning, hvilket reducerer friktionen markant.
Forseglingsstruktur
Enkelt excentricitet: bløde tætninger (såsom gummi, polytetrafluoroethylen) anvendes for det meste, og elastisk deformation er afhængig af at opnå tætning.
Dobbelt excentricitet: Det er kompatibelt med bløde tætninger eller metalforseglinger (såsom rustfrit stål, carbid), hvis sidstnævnte er resistent over for høje temperaturer og har en længere levetid.
2. sammenligning af præstation
| Vilkår | Enkelt excentrisk wafer sommerfugl | Dobbelt excentrisk skive -sommerfuglventil |
|---|---|---|
| Friktion og slid | Der er stadig ridser og åbenlyst slid mellem sommerfuglpladen og ventilsædet. | Sommerfuglpladen forlader ventilsædet hurtigt, og friktionen reduceres kraftigt. |
| Tryk på modstand | Velegnet til lavt tryk (PN6 ~ PN16) | Kan modstå højere tryk (PN16 ~ PN25) |
| Temperaturområde | Blød tætningstype er generelt mindre end eller lig med 150 graders | Metalforseglet type kan nå over 400 grader |
| Seal pålidelighed | At stole på elastisk deformation for at forsegle, er kravet om lukningsposition lavt. | Positionsforsegling (linjekontakt), lukning kræver præcis positionering |
3. applikationsscenarier
Enkelt excentrisk skive -sommerfuglventil: Velegnet til lavt tryk, normal temperatur og rene mediumforhold, såsom vandbehandling, bygning af vandforsyning og dræning, HVAC -system.
Dobbelt excentrisk skive -sommerfuglventil: Egnet til industrielle scenarier med høj temperatur, højt tryk eller medium indeholdende partikler, såsom petrokemisk, elektrisk kraft og metallurgiske industrier.
4. Udvælgelsesanbefalinger
Prioritering af enkelt excentrisk: Når omkostningerne er følsomme, er mediet ikke-korrosivt, og arbejdsforholdene er stabile.
Prioriter dobbelt excentrisk: Brug for at tilpasse sig alvorlige arbejdsvilkår, såsom hyppig åbning og lukning, høj temperatur og højt tryk eller lang levetid.
