Spindelakslen på den pneumatiske tredobbelte excentriske butterflyventil er en tredelt akselstruktur. De to sektioner af den tredelte aksel er koncentriske, mens midterlinjen i akslens midterafsnit afviger fra midterlinien af de to ender med en centerafstand, og sommerfuglepladen er monteret på akslens midtersektion . En sådan excentrisk struktur gør, at sommerfuglepladen bliver dobbelt excentrisk, når den er i helt åben position, mens den bliver enkelt excentrisk, når sommerfuglepladen drejes til den lukkede position. På grund af rollen som excentrisk aksel, når den er tæt på lukningen, falder sommerfuglepladen til tætningskeglens sæde i en afstand, sommerfuglepladen og sædet af tætningsforseglingsoverfladen sammen for at opnå en pålidelig tætningsydelse. Det opvejer modsætningen, at hård forsegling har dårlig forsegling, og blød forsegling har god forseglingseffekt, men ikke høj temperaturbestandighed.
Overholdelse af standarder og designfunktioner
- Låsbart håndtag
- Vedligeholdelse af webstedet
- Nem automatisering
- Positiv tæt afspærring
- Valgfri topflanger til ISO 5211
- Kvalificeret til både gasformige og flydende tjenester
- Bred linje af krops- og trimmaterialer til en bred vifte af medium service.
- ISO 5752, BS 5155, API 609, MSS-SP-68, ASME B16.10, ASME B16.5, DIN 3202
- Materialer: Støbt kulstofstål, lav temp. Kulstofstål, satinfrit stål, legeret stål, duplex stål og ect.
- Temperatur: -196 grader C til 550°C
- Trykklassifikationer: ANSI 150#~600, PN10~PN100
- Størrelsesintervaller: 2" til 40"- 50mm til 1000 mm (større størrelser efter anmodning)
- Enderforbindelser: Wafer, Lugged, Double Flanged, Butt Weld eller Grooved
- Betjening: Manuel, pneumatisk, elektrisk, hydraulisk (modvægt) og elektrohydraulisk

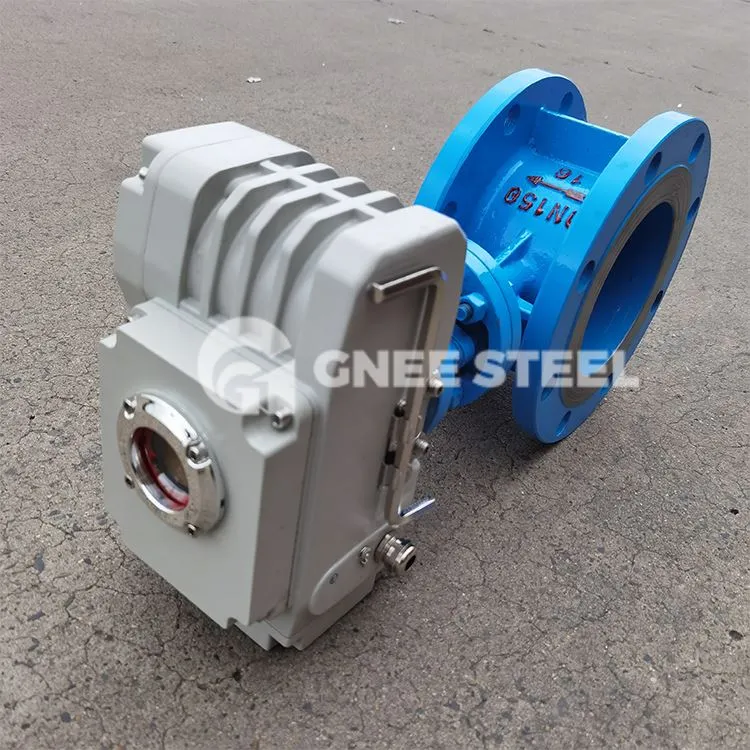

Pneumatiske excentriske sommerfugleventiler
