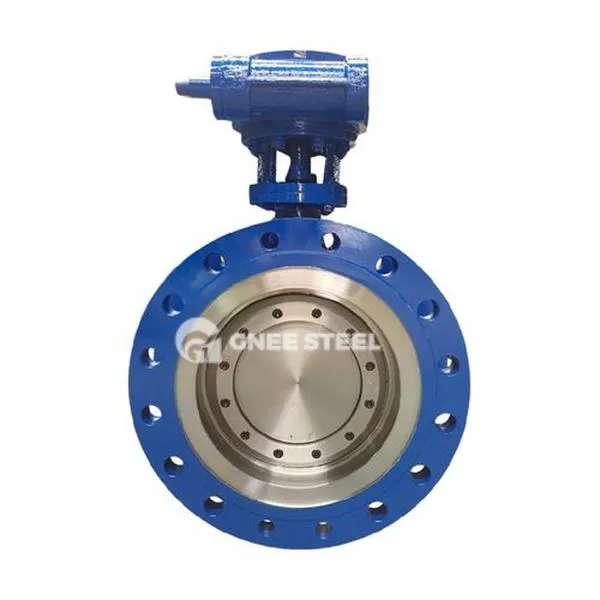

Sommerfuglventil med højt tryk

High-pressure butterfly valve is a butterfly valve used in high-pressure pipeline systems. It drives the disc-shaped butterfly plate to open and close by rotating the valve stem to achieve on-off control or flow regulation of the fluid medium. The applicable nominal pressure range is PN10.0~80.0MPa (some ultra-high pressure models can reach PN>100MPa). Dens kernefunktioner inkluderer:

Cut-off og throttling: Rotationsvinklen på sommerfuglpladen kan justere mediumstrømmen nøjagtigt, men på grund af den store strømningsmodstand skal systemtryktabet overvejes;

Højtryksepasningsevne: Ved at styrke ventilkropsstrukturen og tætningsdesignet kan det modstå højtryk og arbejdsvilkår for høj temperatur (såsom damp, olie og gas).

Kernestruktur og egenskaber

Forseglingsformular:

Metal hård tætning: Lavet af rustfrit stål, legering og andre materialer med en trykvurdering, der er større end eller lig med PN25 og en temperaturmodstand på op til 425 grad;

Kompositforsegling: Kombiner metalforseglingsringe med elastiske materialer (såsom fleksibel grafit) for at afbalancere højtryksforsegling og stødmodstand. ‌Valve kropsforstærkning‌:
Tilsæt forstærkende ribben til støbt stål- eller rustfrit stålventillegemer for at forbedre stivhed og anti-deformationskapaciteter;
Højtryksventiler med stor diameter (DN større end eller lig med 500) er for det meste forbundet med flanger for at reducere risikoen for lækage.



sommerfuglventil med højt tryk



Applikationer
‌Energi industri‌: gasoverførselsrørledning (PN25), dampsystem (høj temperatur og højtryksmedium kontrol);
‌KEMISK INDUSTRY‌: Højtryksreaktorindløb og udløbsregulering (eksplosionssikker certificering krævet);
‌Shipbuilding Engineering‌: Kølingsrørledning i havvand (rustfrit stål, resistent over for saltspray -korrosion).

Valg og drift og vedligeholdelsespunkter‌
‌ Selection Parameters‌:
‌Press -matching‌: Vælg trykniveauet i henhold til systemets maksimale tryk (det anbefales at efterlade en 20% sikkerhedsmargin);
‌Drive Mode‌: DN mindre end eller lig med 300 kan vælge manuelt eller pneumatisk drev, DN større end eller lig med 400 foretrækker elektrisk\/hydraulisk aktuator.
Specifikationer for vedligeholdelse‌:
Kontroller regelmæssigt sliddybden på tætningsoverfladen (＞ 0. 1mm skal repareres eller udskiftes);
Grebet skal være højtemperaturbestandigt (såsom molybdæn disulfidbaseret fedt) og egnet til miljø med højt tryk
