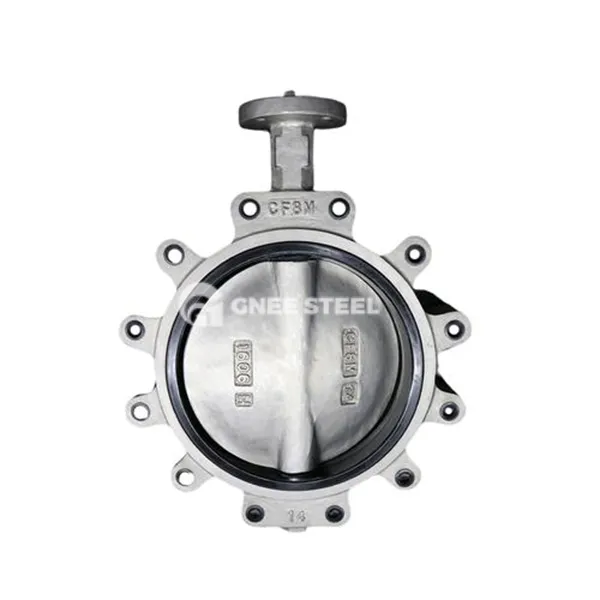

Fuld lug type sommerfuglaventil

Fuld lug sommerfuglventil er en sommerfuglventil, der er forbundet til rørledningen gennem lugflangestrukturen. Ventilkroppen er designet med lugs omkring den og er direkte fastgjort til rørledningsflangen med bolte. Det har både kompaktiteten af ​​Wafer Butterfly -ventilen og stabiliteten af ​​flangens sommerfuglventil. Kernedesignet inkluderer:

‌ Forbindelsesmetode‌:
‌Through Hole Type (A Type): The Lug er et gennembolthul. Ved installation er der krævet lange bolte for at trænge ind i flangerne på begge sider, hvilket er velegnet til konventionelle arbejdsforhold.
‌Internal trådtype (LT -type): Slugen har interne tråde og er forbundet til rørledningsflangen gennem korte bolte, hvilket reducerer risikoen for bolt kryb og udvider tætningslivet med 30%~ 50%.
‌Valve kropsmateriale‌: støbt stål (WCB/LCB), rustfrit stål (304/316) eller duplex stål, egnet til NPS 2 "~ 40" (DN50 ~ DN1000) kaliber.
‌Sealing Structure‌:
‌Thre-dimensionel excentrisk metalforsegling‌: Sommerfuglplade og ventilsæde svejses med stellitlegering, temperaturresistens mindre end eller lig med 600 grader, trykresistens op til klasse 600 (PN100).
‌Elastisk segl



Full Lug Type Butterfly Valve



Udvælgelsespunkter

Forseglingstype:
Rent vand/luft: EPDM blød tætning foretrækkes, hvilket reducerer omkostningerne med 40%.
Høj temperatur/ætsende medie: Stellite hård tætning er valgt, som har en partikel erosionsmodstands levetid på større end eller lig med 10 år.
Drevtilstand:
NP'er mindre end eller lig med 12 "(DN300) med turbineboks (drejningsmoment mindre end eller lig med 500N · m), NP'er større end eller lig med 14" med pneumatisk aktuator (drejningsmoment større end eller lig med 2000N · m).
Installationsforholdsregler

Flangejustering: Afvigelse skal være mindre end eller lig med 1 mm, og bolte skal strammes diagonalt (anbefalet forbelastning: kulstofstålbolte 80 ~ 120N · m).
Strømningsretningskontrol: Når ventilstamets akse installeres vandret, skal ventilstamaksen være lodret til jorden for at forhindre medium afsætning og slid på tætningsoverfladen.
