butterfly ventil flange type Beskrivelse
Flangesommerfugleventilens tætningsstruktur bruger PTFE, syntetisk gummi og phenolharpiks til at danne et kompositsæde, hvilket giver sædet både elasticitet og øget styrke. Derudover er sommerfuglepladen fuldt belagt med PTFE, hvilket giver den stærk korrosionsbestandighed.
flangeende sommerfugleventil Specifikation
| DN/NPS |
DN250 – DN1800 (10" – 70") |
|---|---|
| Driftstryk |
PN6, PN10, PN16 |
| Flangeforbindelse |
ANSI CL150, PN6, PN10, PN16 |
| Topflange |
ISO 5211 |
| Mærkning |
DA 19 |
| Længde ansigt til ansigt |
DA 558-1/20 |
| Test standard |
DA 12266-1 |
| Ansøgning |
Dæmninger og vandkraft, HVAC, Industri, Kunstvanding, Kraftværker, Spildevands- og spildevandsrensning, Vandbehandling |

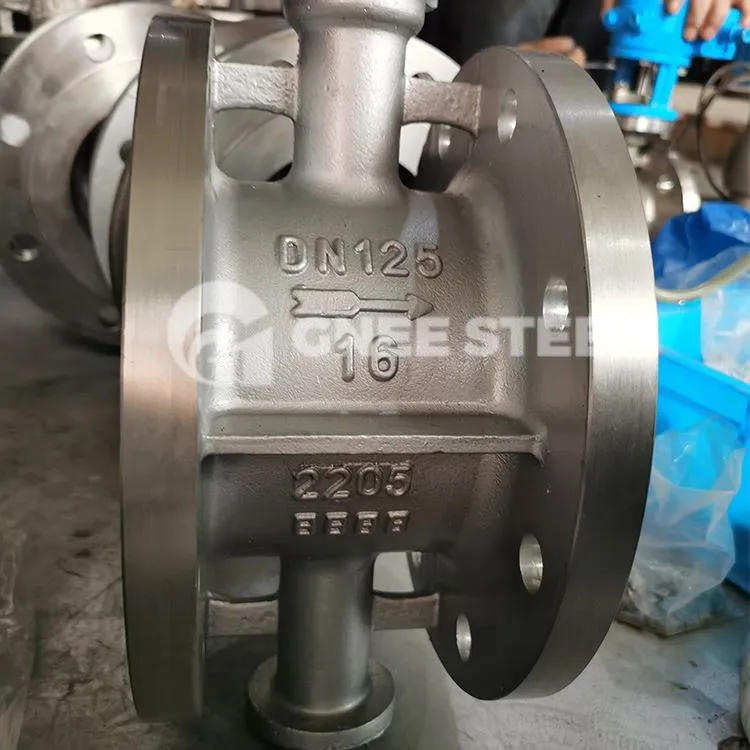

butterfly ventil flange ende
Klassificering af flangede sommerfugleventiler
Flangede sommerfugleventiler kan opdeles i blødtætningsflangede sommerfugleventiler og hårdtforseglede flangede sommerfugleventiler baseret på tætningsoverfladematerialet.
- Forseglingssiden af en blød forseglet flangeventil bruger elastiske tætningsmaterialer såsom gummi og fluorplast. I modsætning hertil bruger forseglingssiden af en hårdtforseglet flange-sommerfugleventil materialer som metal-til-metal, metal-til-fluorplast og flerlags kompositplader.
Tætningsringen på en blød forseglet flangeventil kan indlejres i ventilhusets kanal eller rundt om periferien af sommerfuglepladen. Når den bruges som en afspærringsventil, kan dens tætningsevne nå FCI70-2:2006 (ASMEB16-104) niveau VI, hvilket er væsentligt højere end for en hårdtforseglet flange-butterflyventil. Men på grund af temperaturbegrænsningerne for bløde tætningsmaterialer, anvendes blødforseglede flange-sommerfugleventiler typisk i vandbesparelses- og vandbehandlingsområder ved stuetemperatur.
- Metal hårdtforseglede flangespjældventiler har fordelen ved materialeholdbarhed, kan modstå højere arbejdstemperaturer, større arbejdstryk og har en længere levetid end blødtætningsventiler. Imidlertid er ulemperne ved hårdtforseglede flangespjældventiler også meget tydelige - de er vanskelige at opnå fuldstændig tætning, og deres tætningsevne er relativt dårlig. Derfor bruges denne type flange-sommerfugleventil generelt i applikationer, hvor høj tætningsevne ikke er påkrævet, primært til regulering af flow.
