Dobbelt offset sommerfugleventil

Den dobbelte excentriske sommerfugleventil er yderligere forbedret på basis af den enkelte excentriske sommerfugleventil. Dens strukturelle egenskab er, at ventilspindlens akse afviger fra midten af sommerfuglepladen og midten af kroppen.

Produktbeskrivelse

Effekten af den dobbelte excentriske sommerfugleventil gør det muligt for sommerfuglepladen hurtigt at adskilles fra ventilsædet, efter at ventilen er åbnet, hvilket i høj grad eliminerer unødvendig overdreven ekstrudering og ridser mellem sommerfuglepladen og ventilsædet, reducerer åbningsmodstanden, reducerer slid, Forbedret ventilsædets levetid. Ridsningen er stærkt reduceret, og den dobbelte excentriske sommerfugleventil kan også bruge et metalventilsæde, hvilket forbedrer anvendelsen af sommerfugleventiler i højtemperaturfelter.

Butterfly Valve Double Offset Design Specifikation

Størrelsesområde	2"-80" DN50-DN2000
Kropsmateriale	WCB, CF8, CF8M, CF3, CF3M osv.
Trykvurdering	Klasse 150 PN6-PN25
DISC materiale	WCB, CF8, CF8M, CF3, CF3M osv.
Afslut forbindelse	Flange (RF, RJ), Stumsvejsning, wafer, Lug
Sæde materiale	PTFE, EPDM, RPTFE
Strukturstil	Fuld port, dobbelt offset
Stængelmateriale	17-4PH, SS410, SS304, SS316
Aktuator muligheder	Håndtag, snekkegear, pneumatisk, elektrisk.
Design Standard	API 609, MSS SP-67, MSS SP-68, DIN3354, EN558, JIS B2071
Temperaturområde	-50 grad ~650 grader
Ansigt til ansigt standard	ANSI B16.10, MSS SP-68, EN558-1, JIS B2002
Tilslutning Standard	Flangeboring: API609, ASME B16.5, ASME B16.47, EN1092, JIS B2220, GOST 12815 Stumsvejsning: ASME B16.25, GB/T 12224
Test standard	API598, EN12266.1, JIS B2003

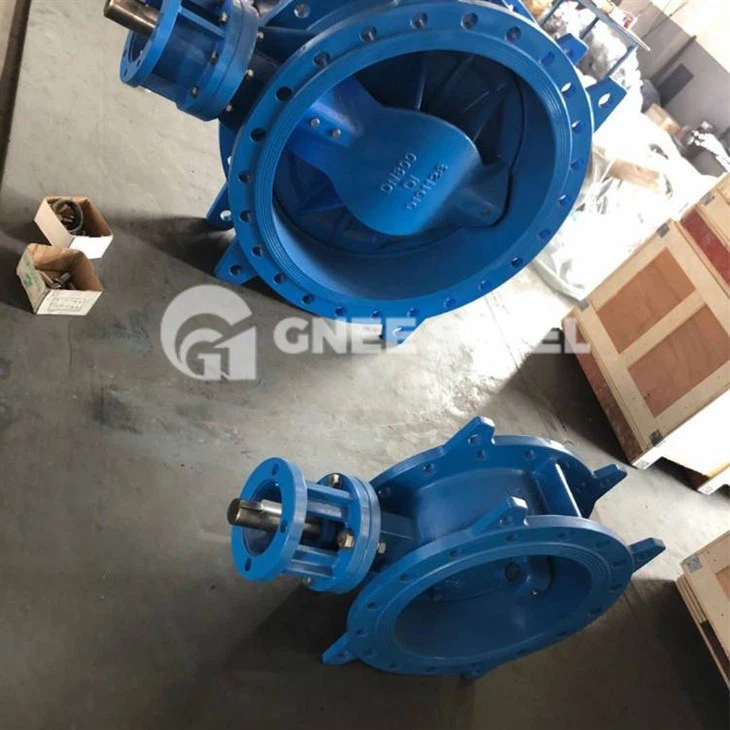

double offset high performance butterfly valve

Dobbelt offset ventilfunktioner

● Letvægts, universelt design, 80 % til 90 % lettere end traditionel fuldkropskontraventil.

● Reducer rørledningsstøtter, forenkle rørledninger, gør installationen nemmere og lavere omkostninger.

● Reducer termiske og seismiske overvejelser.

● Ingen yderligere dyr support påkrævet.

● Lavt ventildriftsmoment.

● Strømningskurven har en tendens til en lige linje.

high performance double offset butterfly valve
