tre vejs manuel ventilbeskrivelse
Tre-vejs manuel ventil er en ventilindretning, der styrer mediets strømningsretning i tre rørledninger ved manuel betjening. Dens kernefunktion er tre fluidkanaler (en indløb, to forretninger eller to indløb, en udløb), som fleksibelt kan realisere omledning, sammenløb eller strømningsretning af væsken.
Valve kropsstruktur:
Normalt lavet af rustfrit stål (304/316L), støbejern eller specielle legeringsmaterialer med stærk korrosionsbestandighed og tilpasningsevne til forskellige medier;
Det typiske design er interface -layoutet "Venstre i, højre og nederst ud", og kanalforbindelsestilstanden styres af ændringen af ventilkernepositionen.
Drive Mode:
Helt afhængig af manuel drift (såsom roterende håndtag eller skruenøgle) uden elektrisk eller pneumatisk hjælp.
Klassificering og type
Klassificering af funktion:
Konvergeringsventil: To indløb fusioneres til et afsætningsmarked, der bruges til at blande forskellige medier;
Diverting Valve: En indløb omdirigeres til to forretninger, der er egnet til strømningsfordeling eller retningsomskiftning.
Klassificering ved struktur:
Ballventiltype: Skift strømningsretningen ved at dreje bolden med fremragende tætningsydelse (såsom manuel trevejskugleventil);
Redirektionsventiltype: Brug op- og nedfortrængning af ventilkernen til at skifte kanalforbindelse, der ofte bruges i hydrauliske systemer.
tre vejs manuel ventilspecifikation
| Nominel diameter | Dn 15- dn50 (1/2 '', 3/4 '', 1 '', {{7}/4 '', 1-1/2 '', 2 '') |
| Kugleventiltype | Flydende kugleventil, 3-vejs kugleventil, V-ballventil, højtryksboldventil |
| Forbindelse | Tråd, flange, klemme, rumpe svejsning, stikssvejsning, tyndt parklemme |
| Nominel presse | PN16, PN25, PN40, PN64 |
| Ventilkropsmateriale | SUS304, SUS316, SUS316L |
| Tætningsmateriale | Ptfe |
| Medium temp | -20 grad ~ +120 grad |
| Arbejdsmedium | Luft, damp, vand, gasser, olie, støv, ætsende medium osv. |
| Driverforbindelse | ISO 5211 |
| Ventilinspektion | ISO/DIN 5208-1987 |

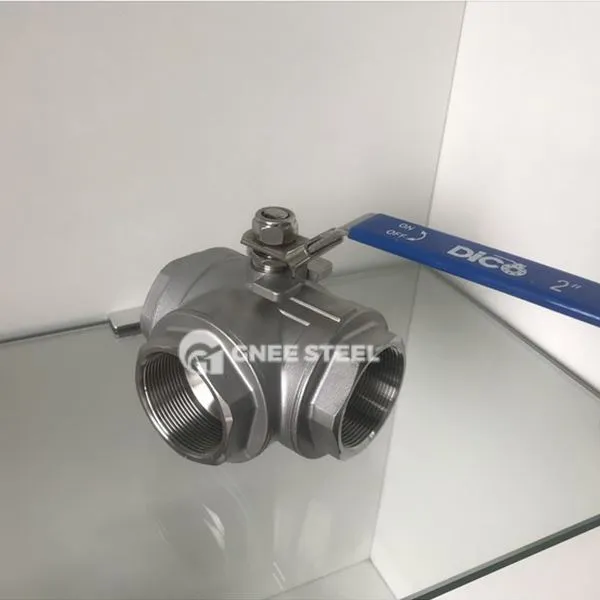

trevejs manuel ventil
Applikationer
Industrielle kontrolsystemer: Alternativ transport og blanding af syre- og alkali -medier i kemisk produktion; Fremad og omvendt vandforsyningskontakt og flowregulering i vandbehandlingssystemer.
Energi og offentlige faciliteter: Omledningskontrol af damp/varmt vand i varmepørnetværk; Nødskift af flere vandkilder i brandbeskyttelsessystemer.
Udvælgelsespunkter
Medietilpasningsevne: 316L rustfrit stål + fluorforet tætning foretrækkes for meget ætsende væsker; Trykniveau: Konventionelle modeller understøtter PN 16- PN40, og hårde tætningsstrukturer skal tilpasses til høje temperatur og højtryksbetingelser; Betjeningens bekvemmelighed: Håndtagsdesignet skal være ergonomisk, og rotationsmomentet skal være mindre end eller lig med 50N · m for at reducere vanskeligheden ved drift.
